【铺砖】有灯带线条制作上传

一、前言：样条线截面入库需要用到2012版的CAD绘制截面图，绘制多段线，绘画多段线的时需逆时针绘制，上传到三维家系统放样出顶线的形状。

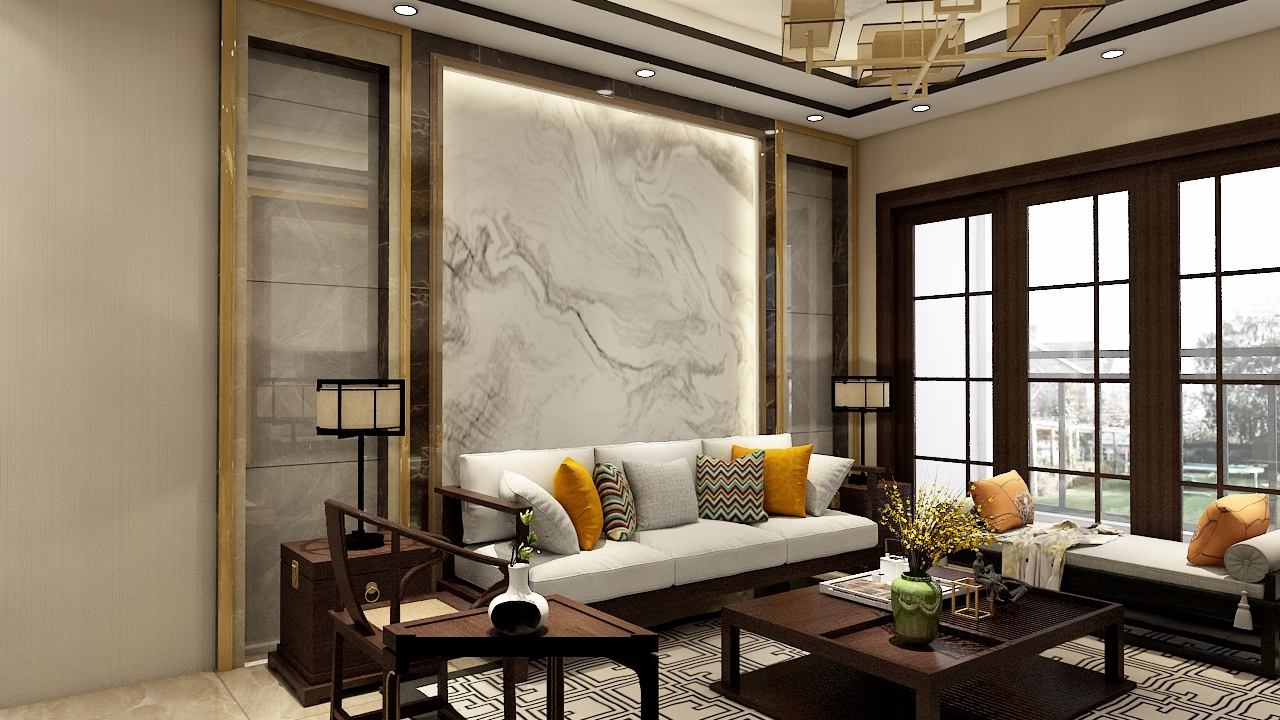

二、展示效果：

• 操作步骤：

（一）截面制作

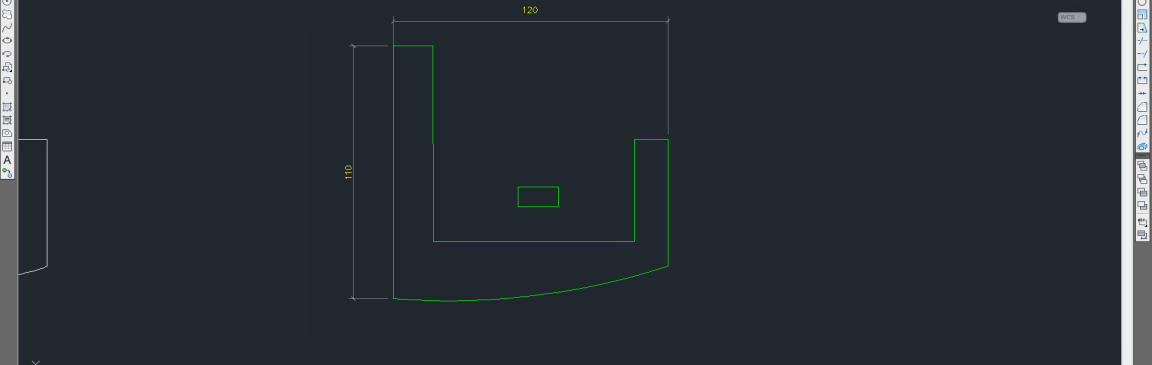

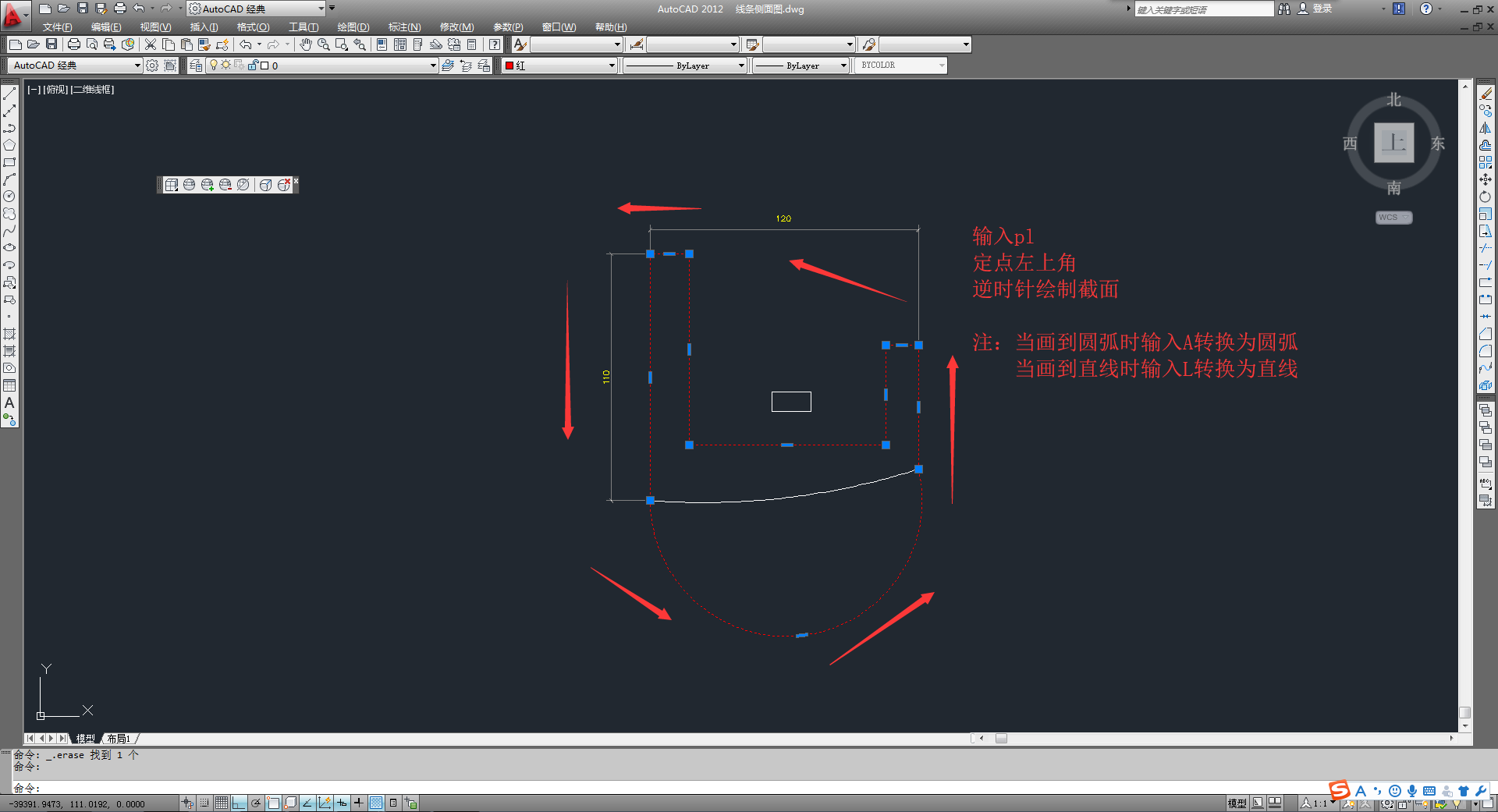

1、打开2012版本CAD，打开要上传的样条线剖面图，见光面朝下，以样条线的左上角为起点，输入pl快捷键，开始逆时针描线。如下图：

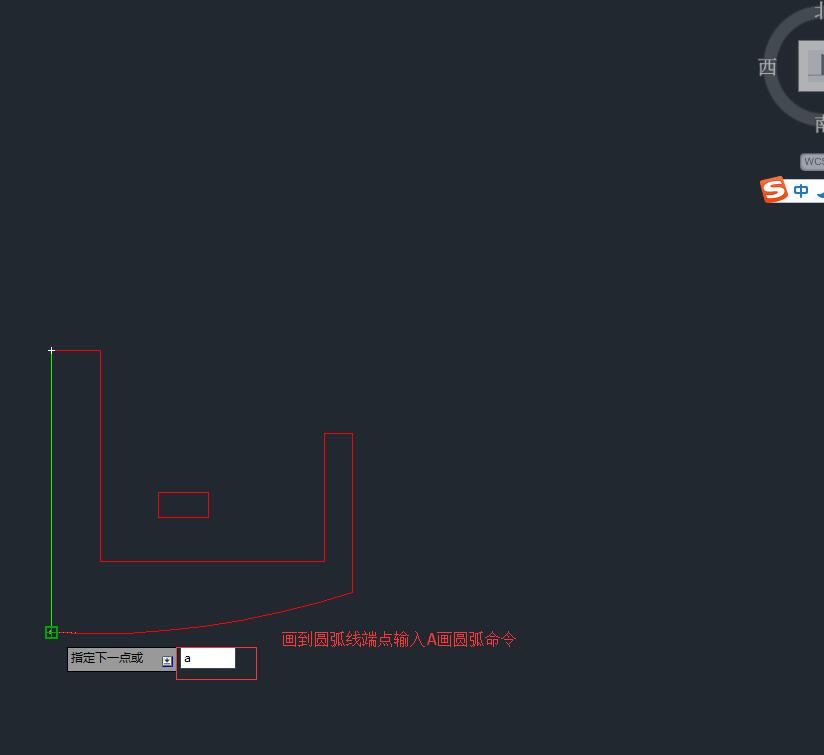

• 画到弧线处，输入A画圆弧，当画到直线时，输入L命令，转为画直线，一直画到起点闭合为止。如下图：

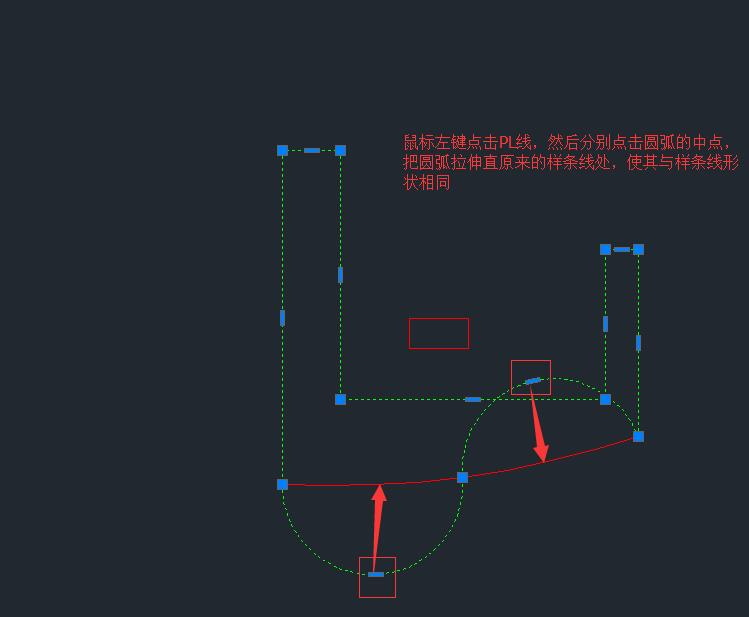

• 画好闭合的PL线之后，鼠标左键点击PL线，进入点编辑模式，选中圆弧中点进行拉伸，使其与原来的样条线重合。如下图：

• 灯带截面同样用pl线逆时针绘制，左上角为起点，绘制闭合线。如下图：

• 点击选中绘制完的PL线，将它移出来。（快捷键【M】）如下图：

• 输入命令【netload】→按空格键→选择三维家CAD插件的存放路径→选择dll。（命令【netload】是为了生成三维家附加菜单，如没有CAD插件，可在此链接下载：https://pan.baidu.com/s/1nuZtQ9z）如下图：

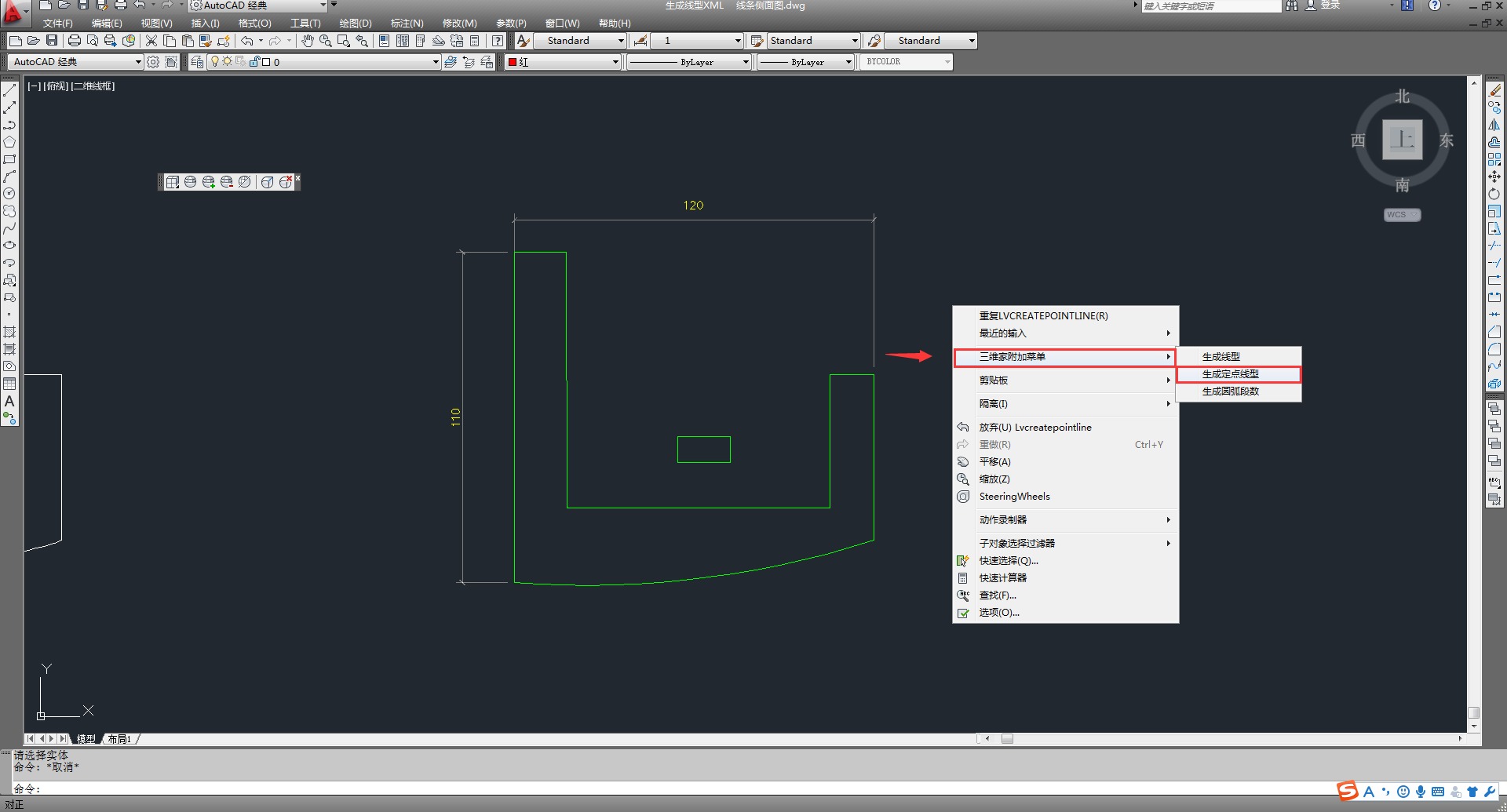

• CAD空白处右击，选择【三维家附加菜单】→【生成定点线型】。如下图：

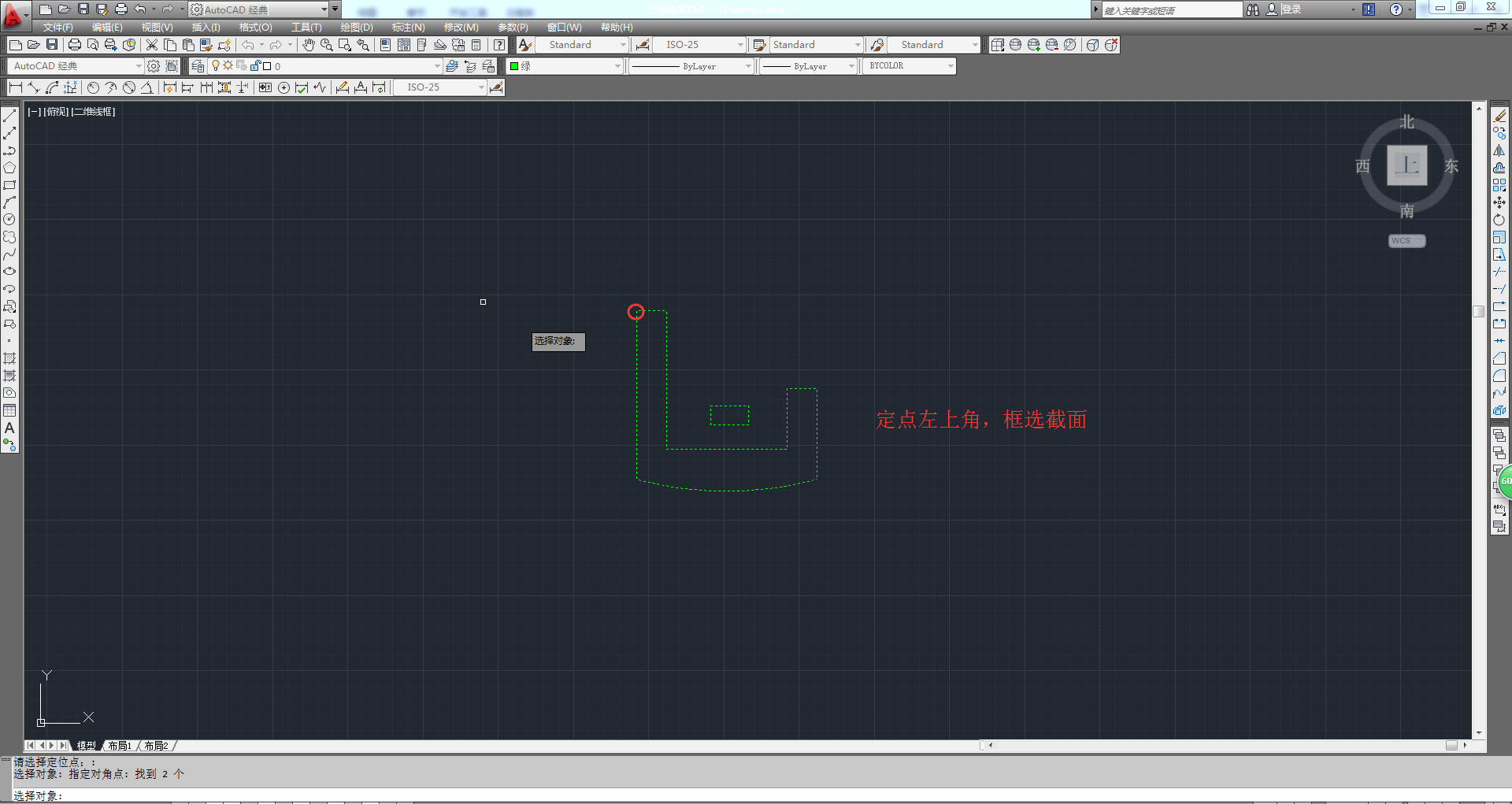

• 选择定点（左上角），框选PL线绘制的截面。如下图：

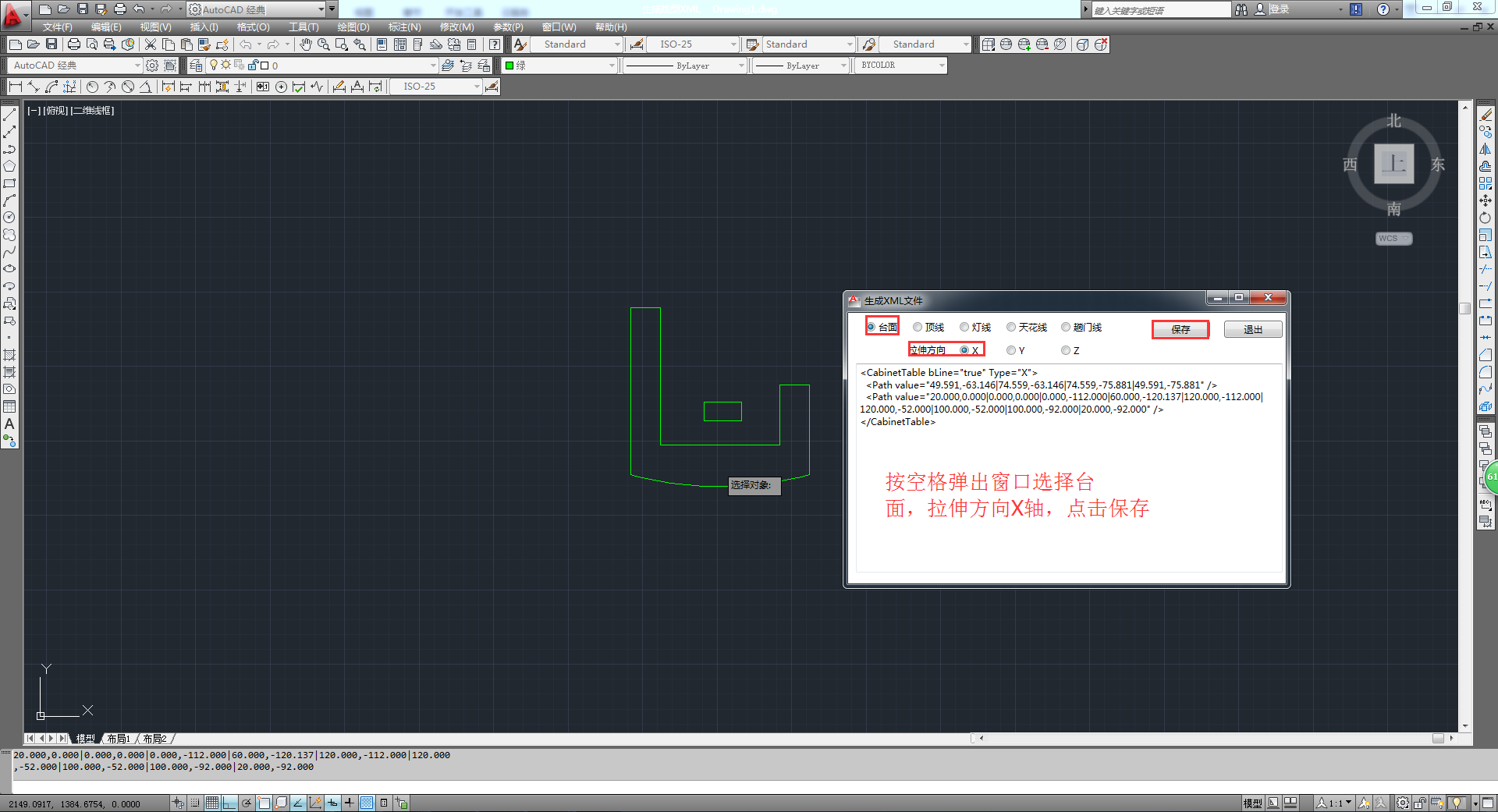

• 按一下空格键，弹出一个XML文件（这是绘制灯线截面的代码）选择【顶线】【X】轴→点击保存。如下图：

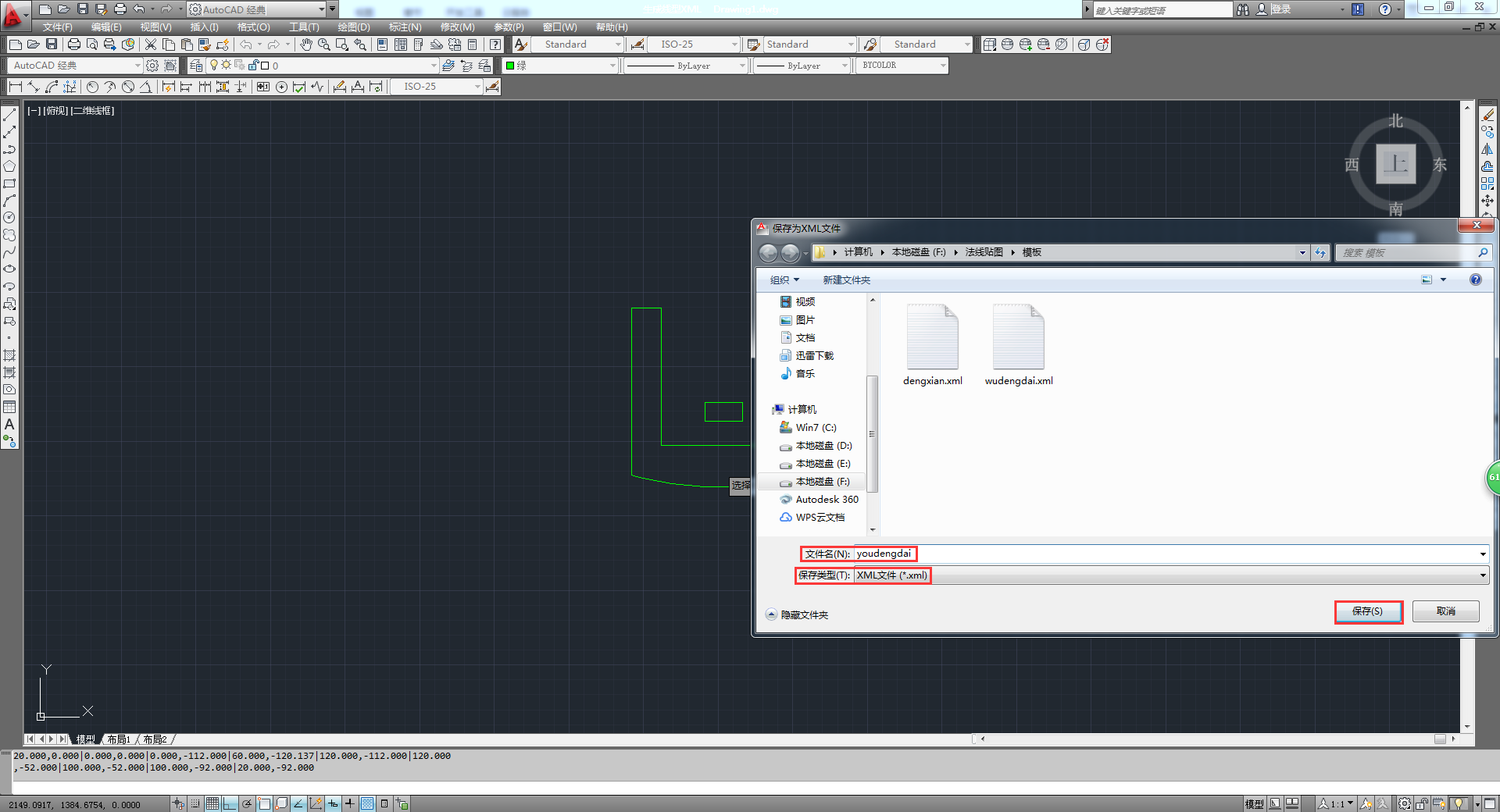

• 点击保存后，弹出窗口，选择一个保存的位置，打上文件名称，保存类型为【XML文件】格式，再点击保存，点击退出即可。如下图：

• 输入DLI标注，把样条线的尺寸给标注好，输入H填充命令，按空格键，之后弹出填充编辑框，选取添加拾取点，用QQ截图工具，保存为jpg格式。如下图：

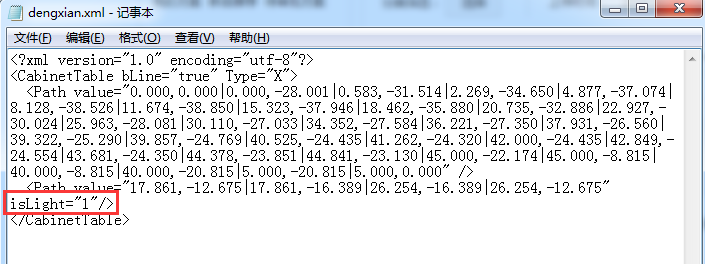

• 打开【放样线-有灯带代码】的txt文件→复制【isLight="1"】，然后用记事本打开方式打开之前保存的xml文件，把isLight="1" 从两行Path value短的那一行里最尾的”号处开始粘贴过去（以后每个灯带都是如此，把【isLight="1"】从Path value短的那一行里最尾的”号处粘贴过去 ），保存文件。如下图：

（二）截面上传

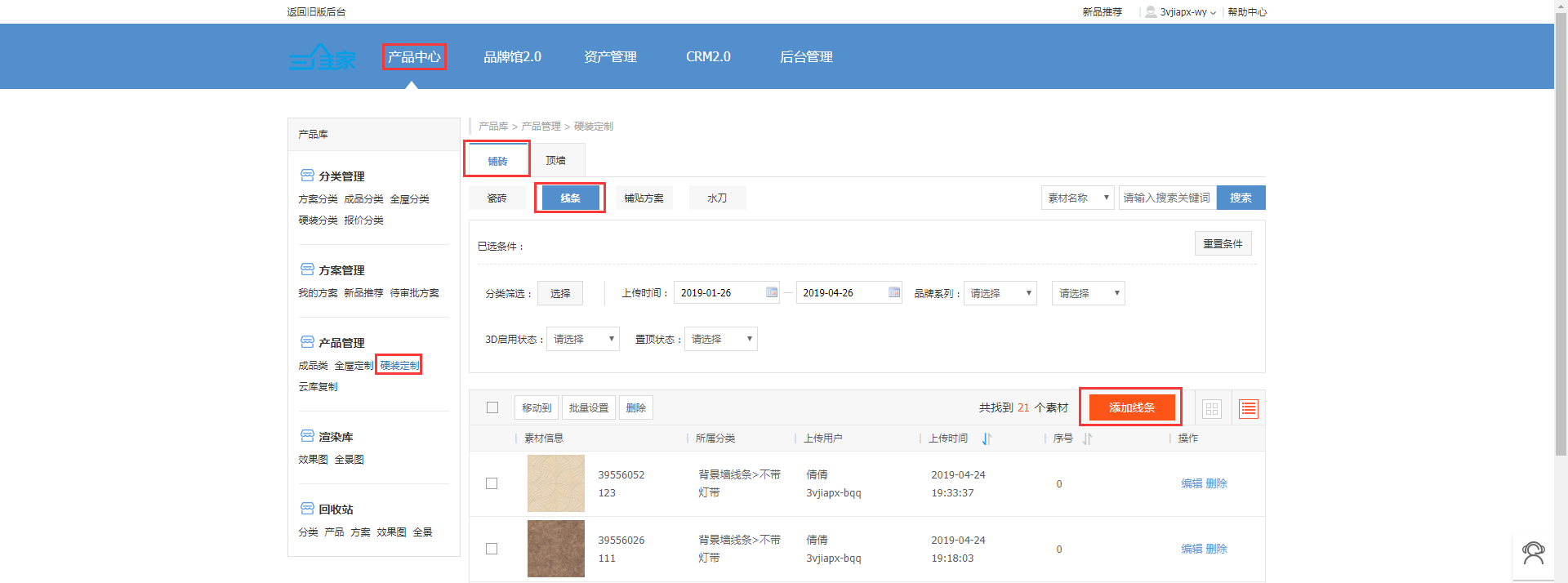

1、打开三维家网站，登录帐号，点击右上角【CRM】，进入后台管理界面，选择【产品中心】→【产品管理】→【硬装定制】→【铺砖】→【线条】→【添加线条】。如下图：

• 进入到添加线条页面→点击【上传贴图】按钮→选择在CAD里截取的主图→点击【打开】→填写【素材名称】等信息→【所属分类】选择【带灯带】（红色【*】号的部份是必填选项）。如下图：

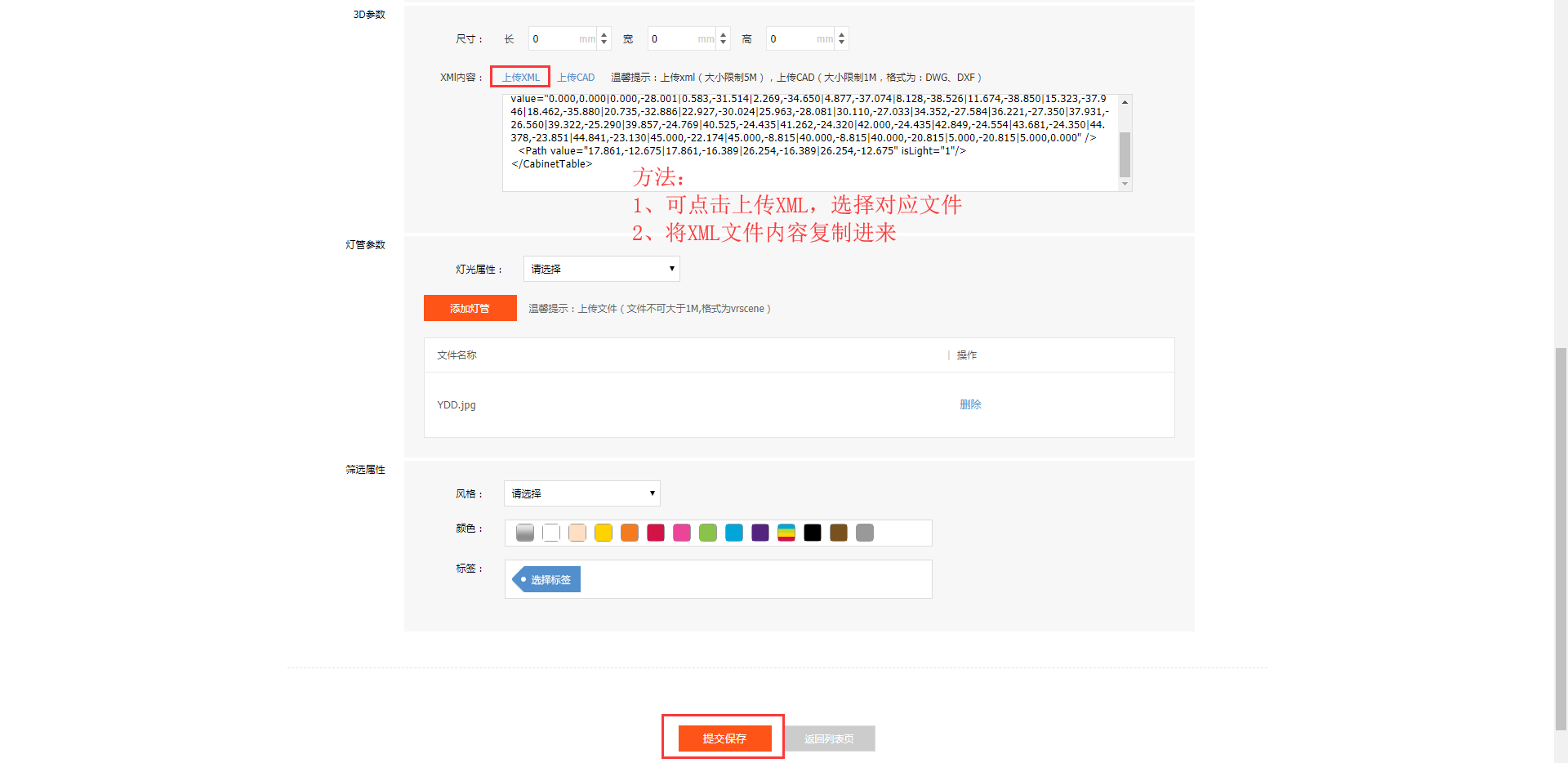

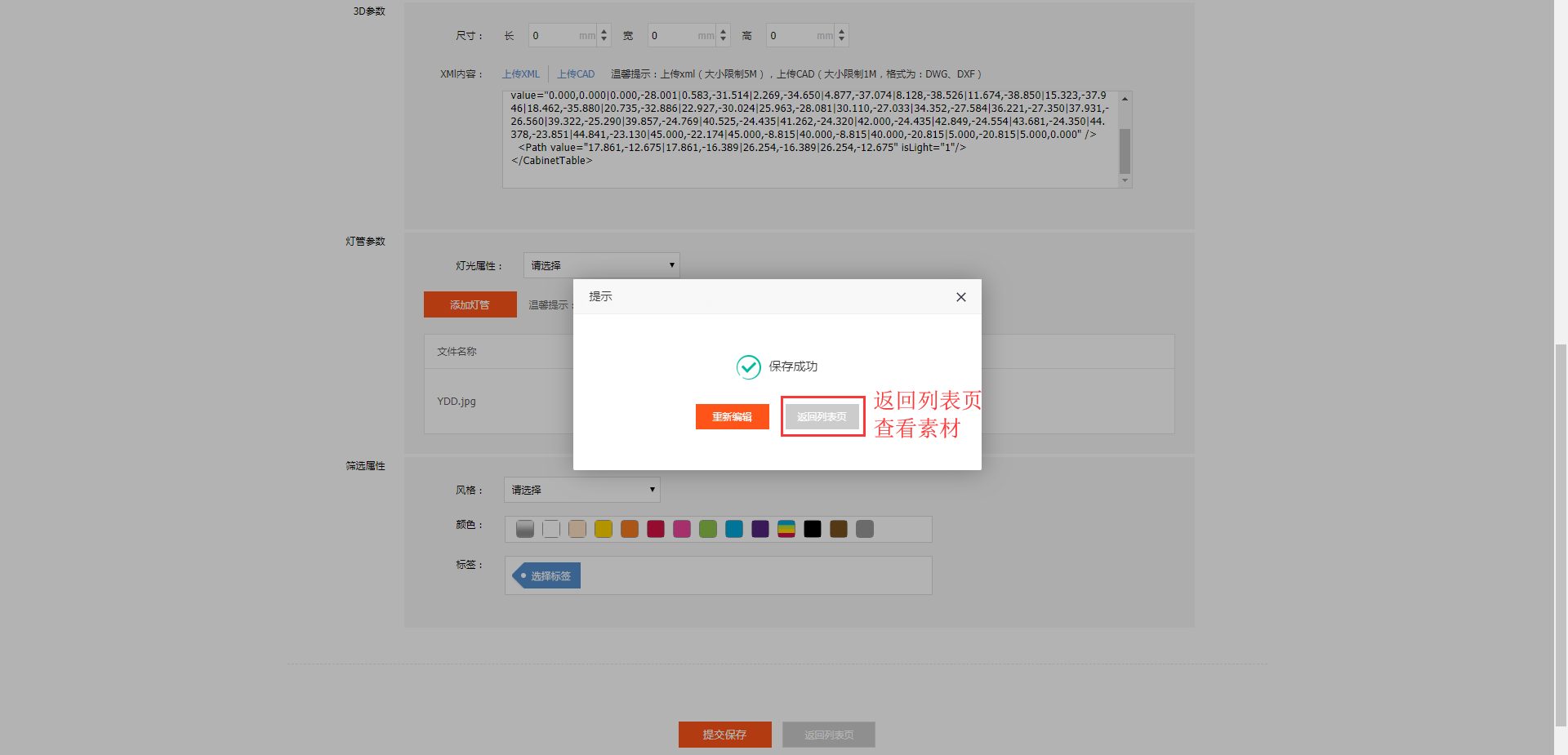

• 把XML的文件里内容复制粘贴到【XML内容】里，点击页面最下方【提交保存】，出现【保存成功】可选择【重新编辑】或是【返回列表页】查看上传线条素材。如下图：
