【铺砖】无灯带线条制作上传

一、前言：样条线截面入库需要用到2012版的CAD绘制截面图，绘制多段线，绘画多段线的时候需逆时针绘画，上传到三维家系统进行放样出截面的形状。

二、展示效果：

• 操作步骤：

（一）制作截面

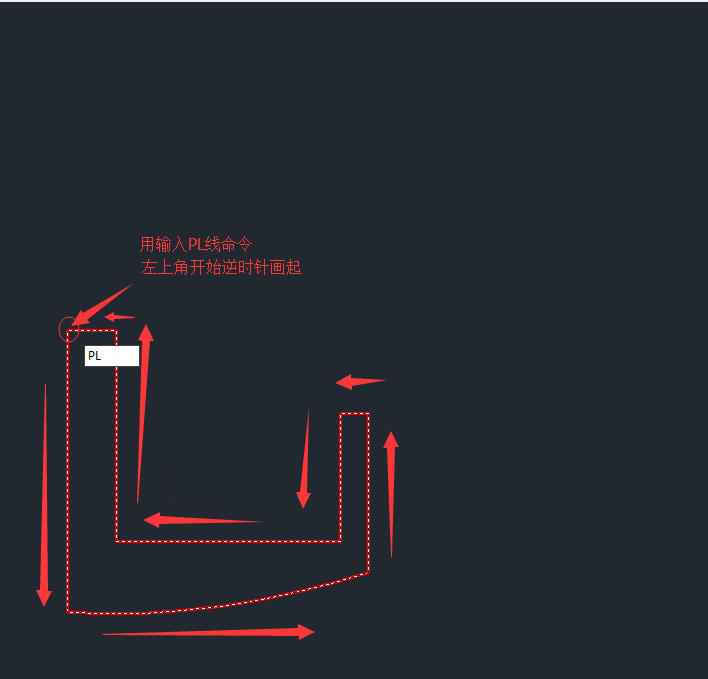

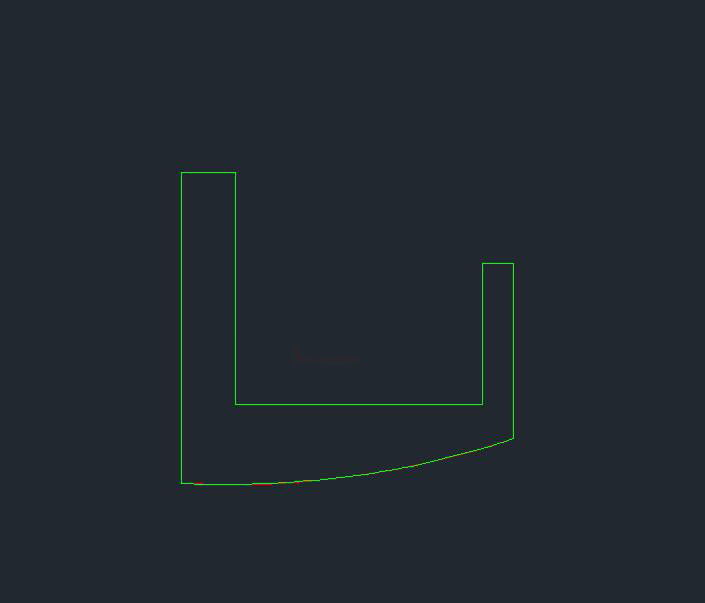

1、打开2012版本CAD，找到自己要上传的样条线剖面，见光面朝下，以样条线的左上角为起点，输入pl快捷键，开始逆时针描线。如下图：

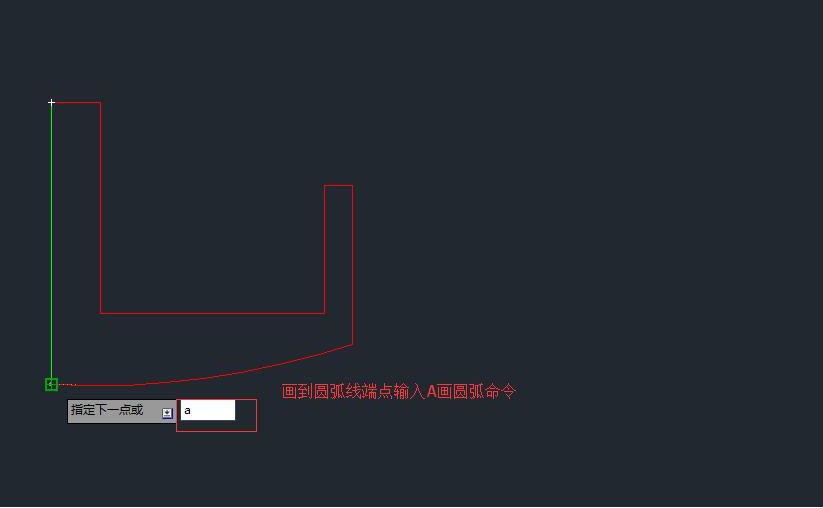

2、画到弧线处，输入快捷键A切换为画圆弧，开始描绘圆弧。如下图：

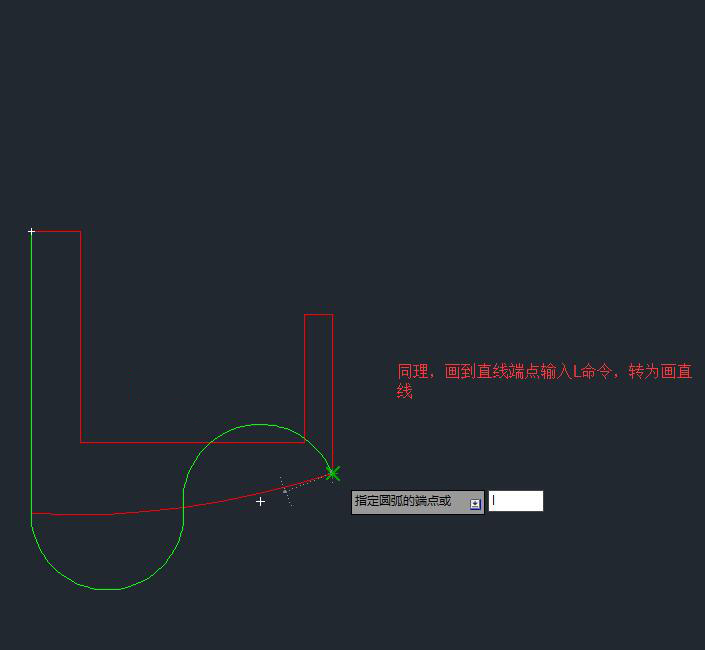

3、当画到直线时，输入L命令，转为画直线，一直画到起点闭合为止。如下图：

4、画好闭合的PL线之后，鼠标左键点击PL线，进入点编辑模式，选中圆弧中点进行拉伸，使其与原来的样条线重合。如下图：

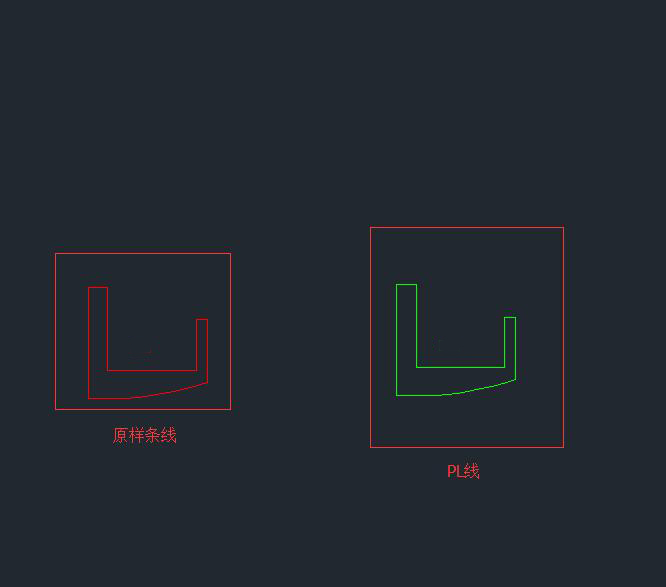

5、点击选中绘制完的PL线，将它移出来。（快捷键【M】）如下图：

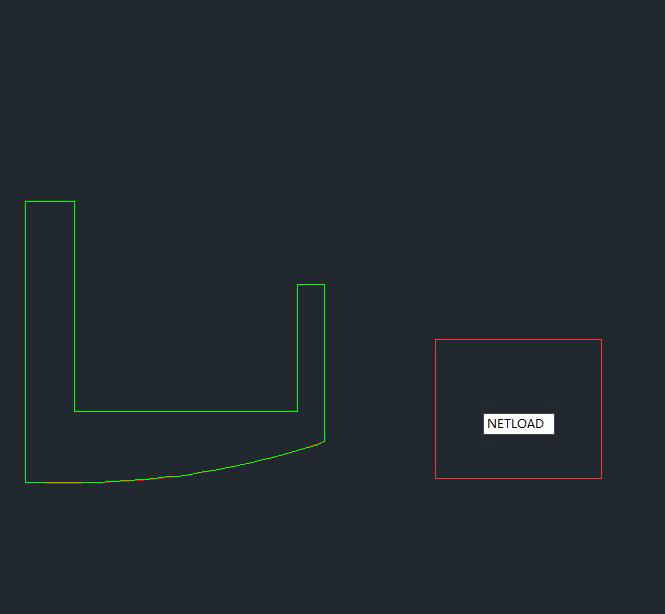

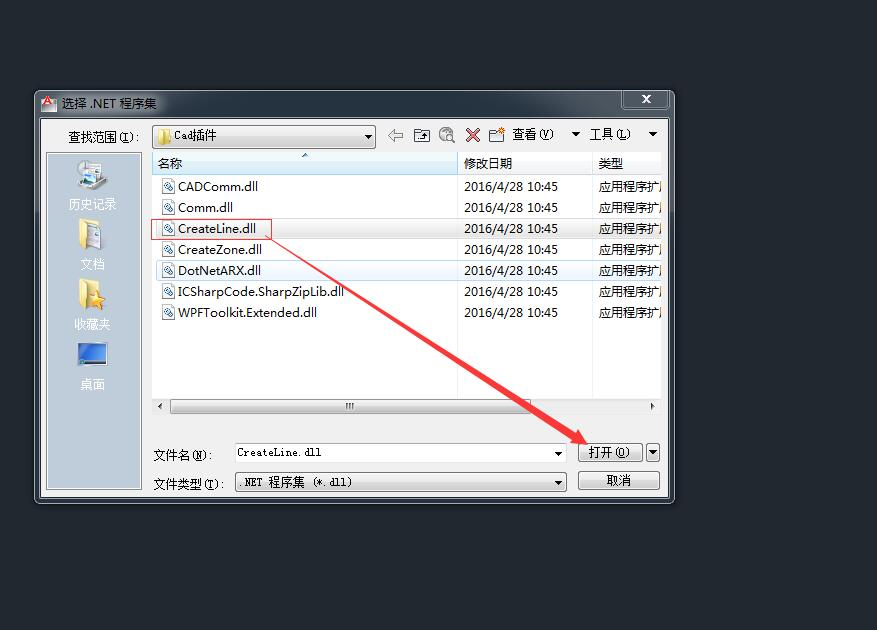

6、输入命令【netload】→按空格键→选择三维家CAD插件的存放路径→选择CreateLine.dll。（命令【netload】是为了生成三维家附加菜单，如没有CAD插件，可在此链接下载：https://pan.baidu.com/s/1nuZtQ9z）如下图：

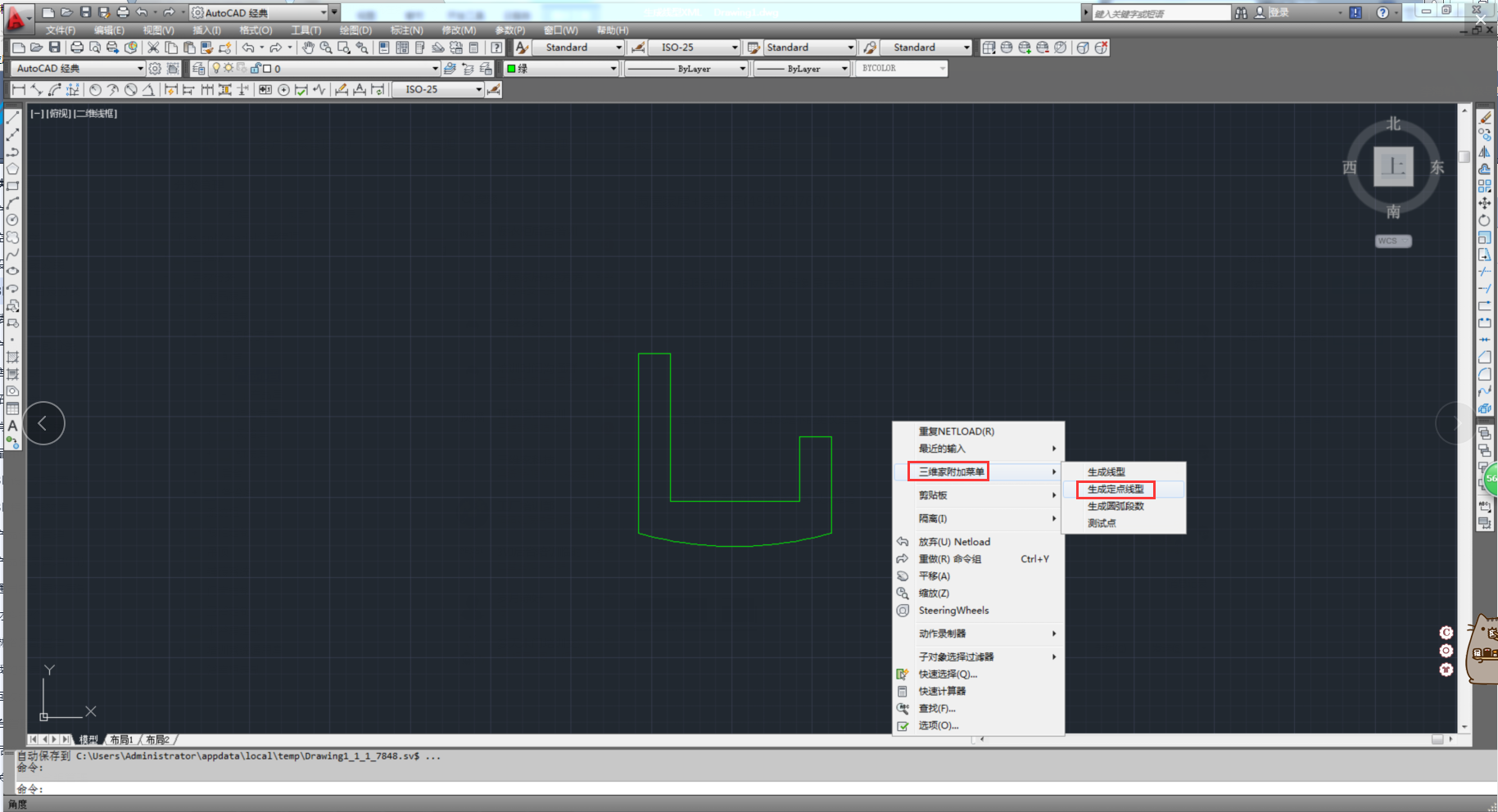

7.  CAD空白处右击，选择【三维家附加菜单】→【生成定点线型】。如下图：

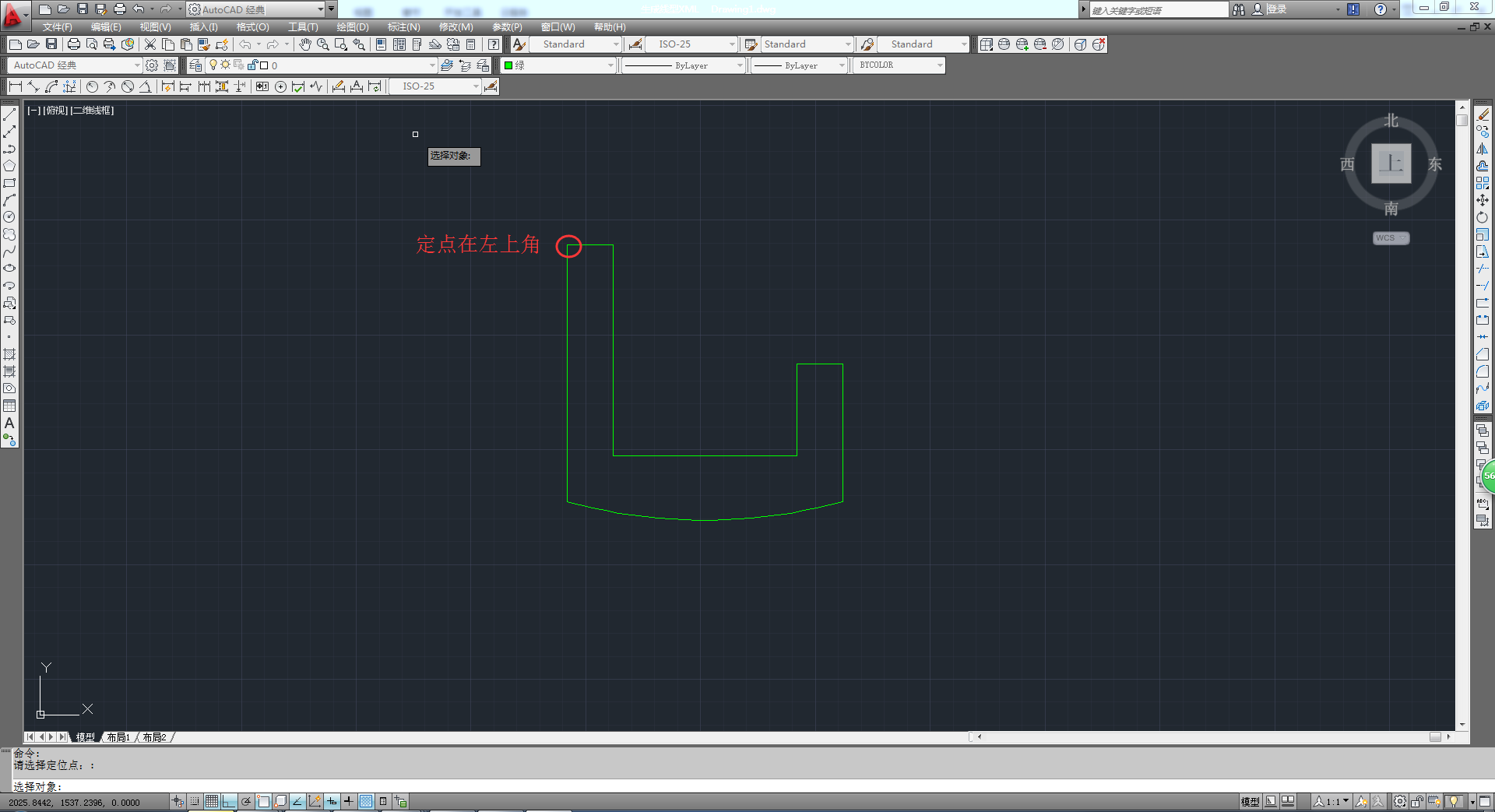

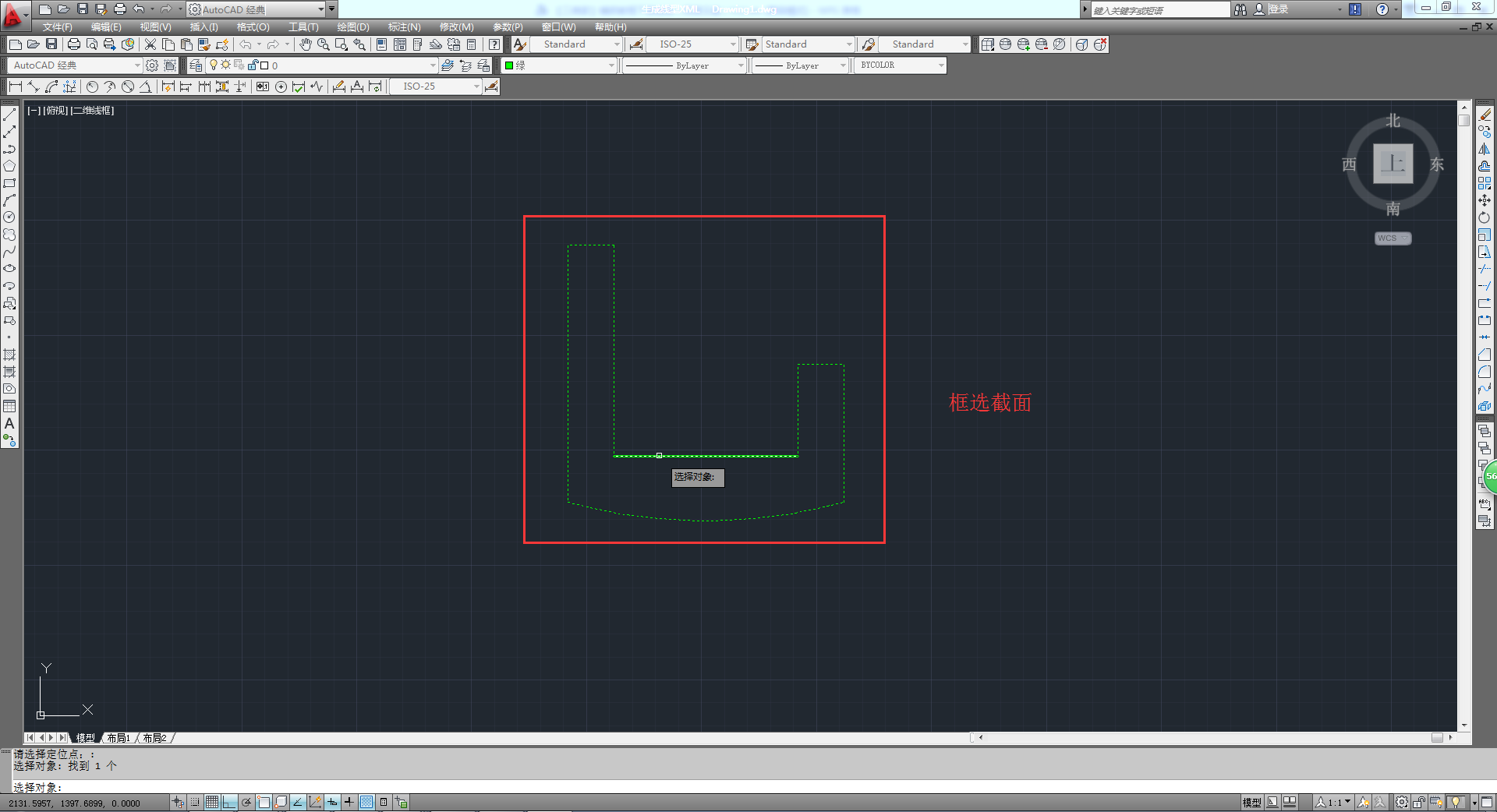

8、选择一个定点，定点在左上角，选择截面。如下图：

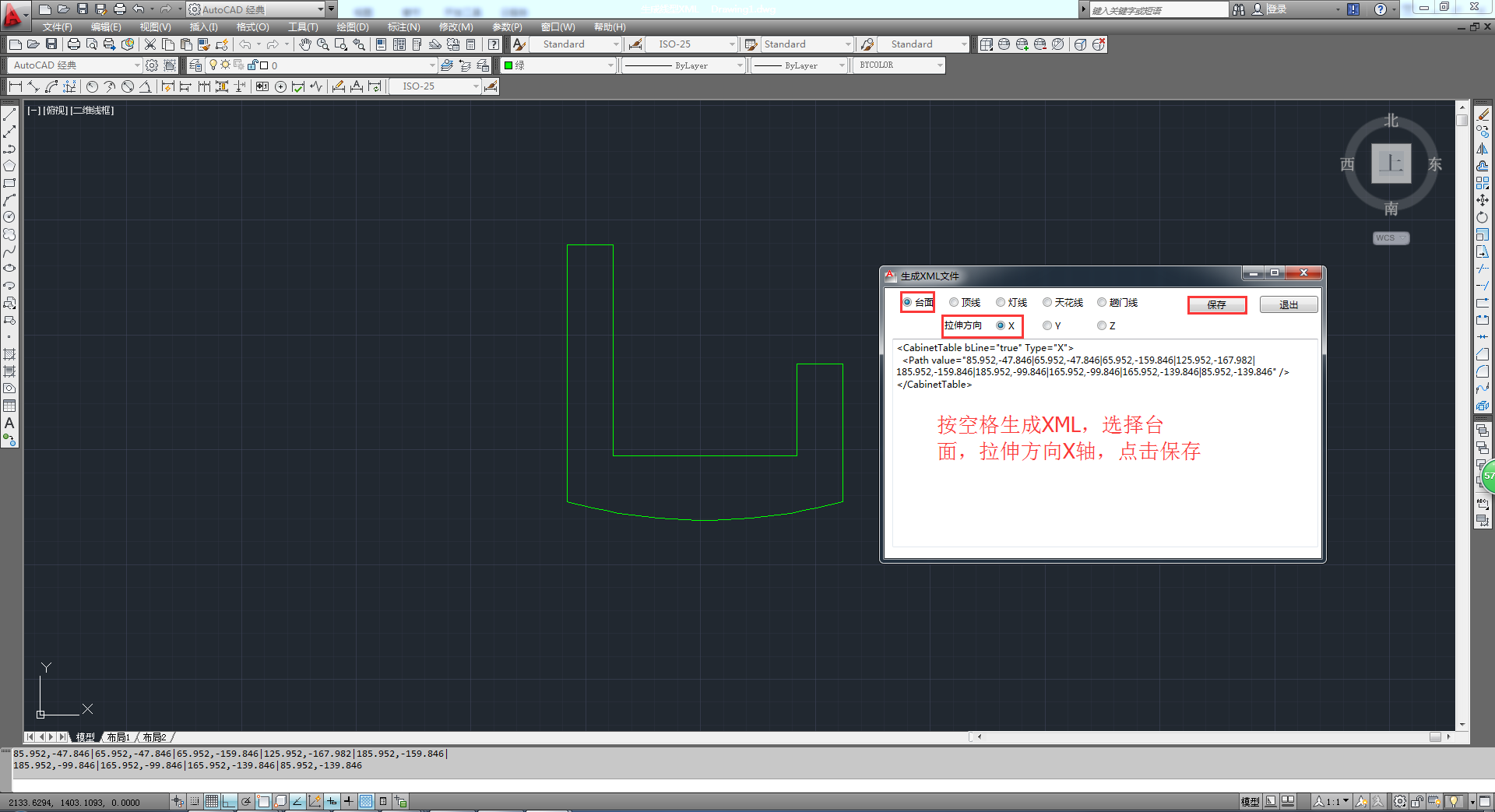

9、按一下空格键，弹出一个XML文件（这是绘制灯线截面的代码）选择【台面】【X】轴，点击保存。如下图：

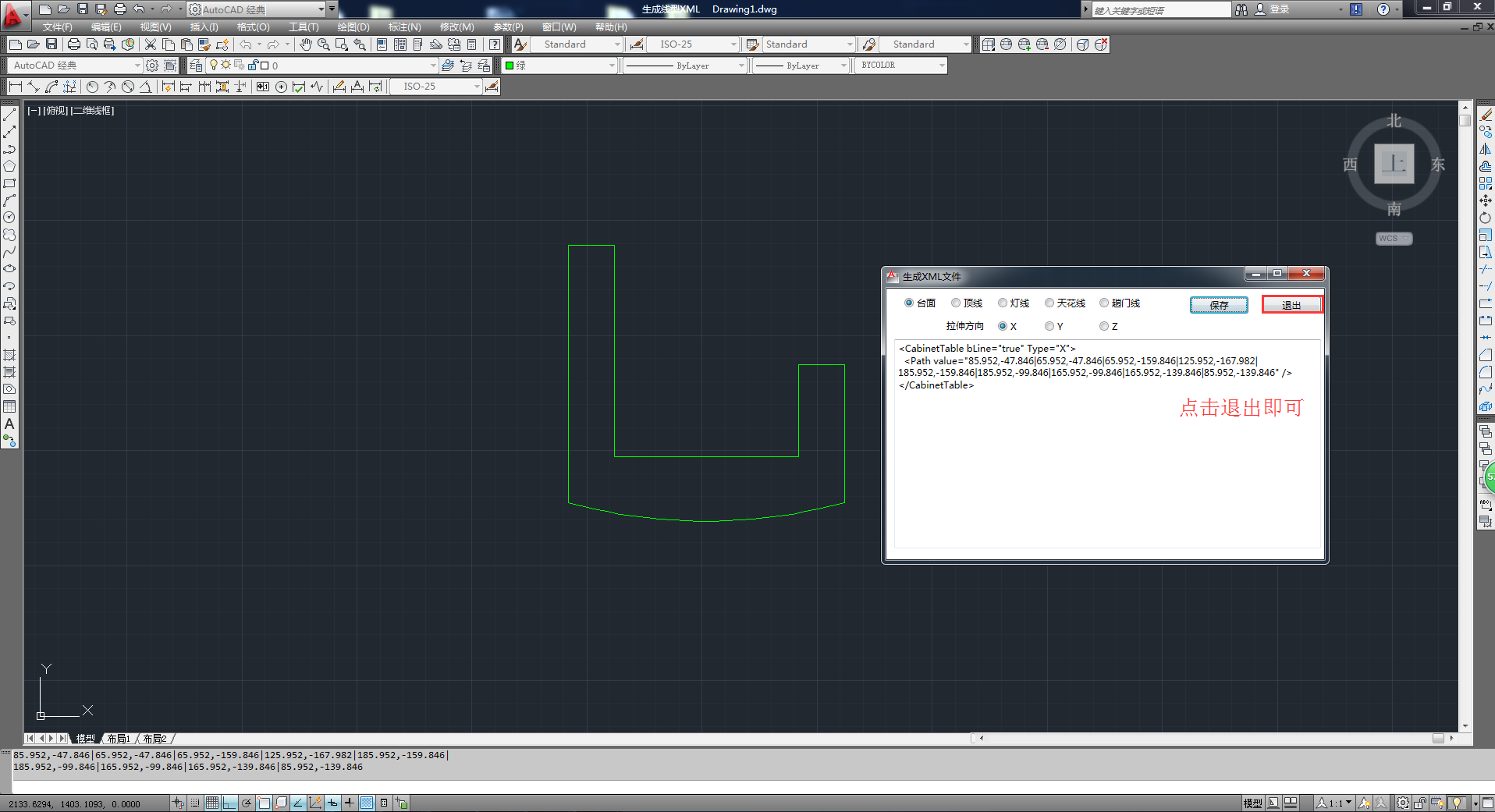

10、点击保存后，弹出窗口，选择一个保存的位置，输入文件名称，保存类型为【XML文件】格式，再点击保存，点击退出即可。如下图：

11、做线条的预览主图，输入DLI标注快捷键，把样条线的尺寸给标注好，H填充CAD线条，用QQ截图工具截取预览图，保存为jpeg格式。如下图：

（二）截面上传

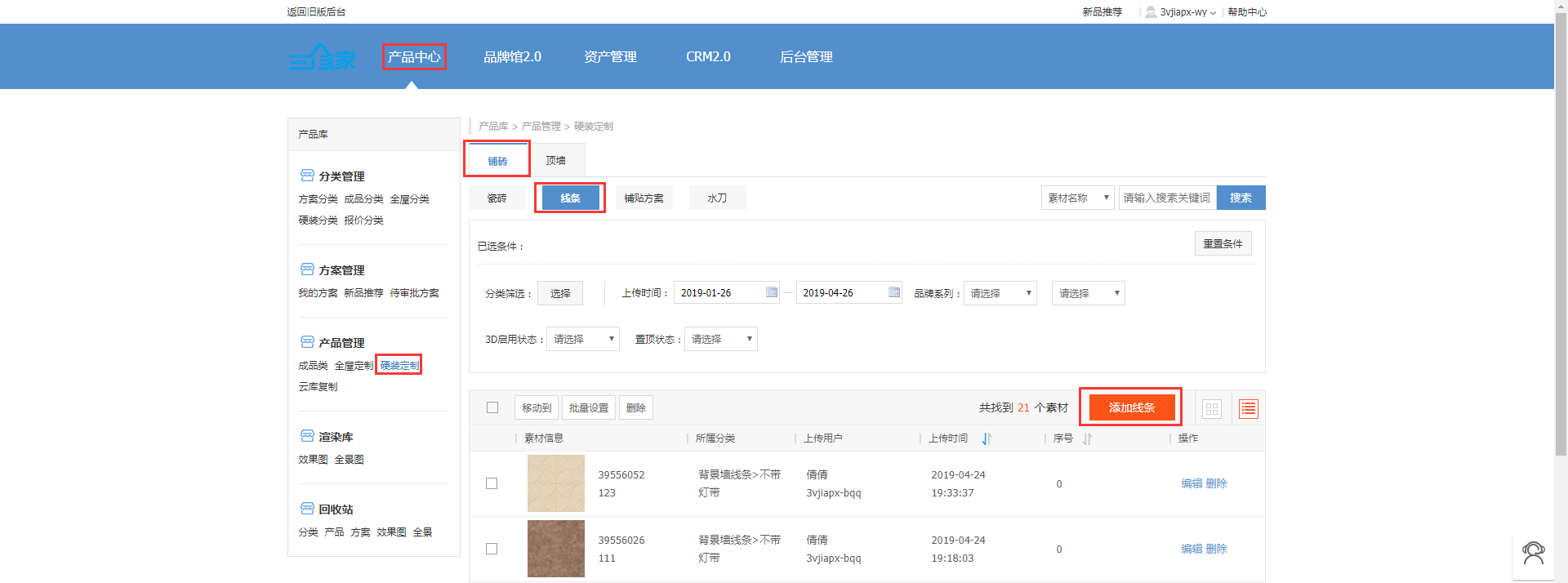

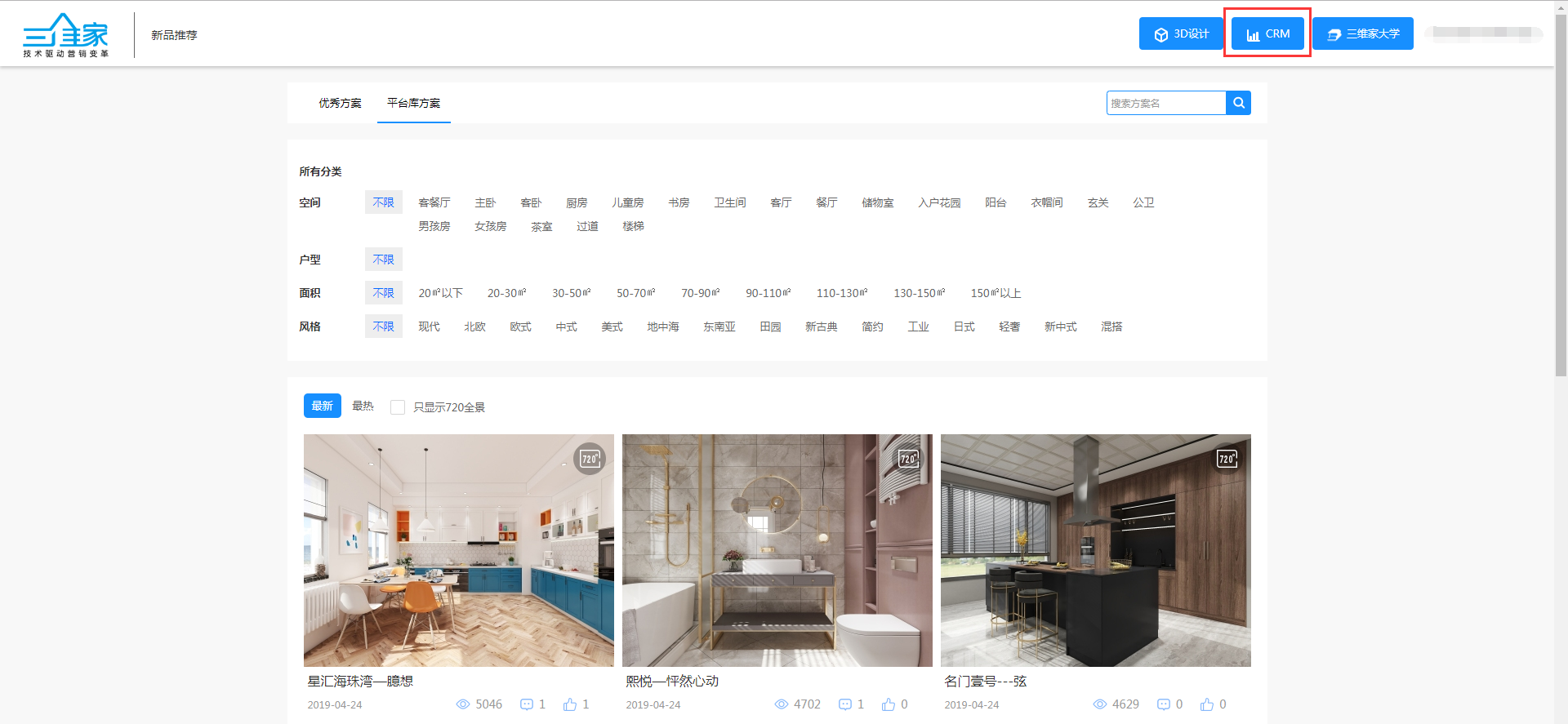

1、打开三维家网站，登录帐号，点击右上角【CRM】，进入后台管理界面，选择【产品中心】→【产品管理】→【硬装定制】→【铺砖】→【线条】→【添加线条】。如下图：

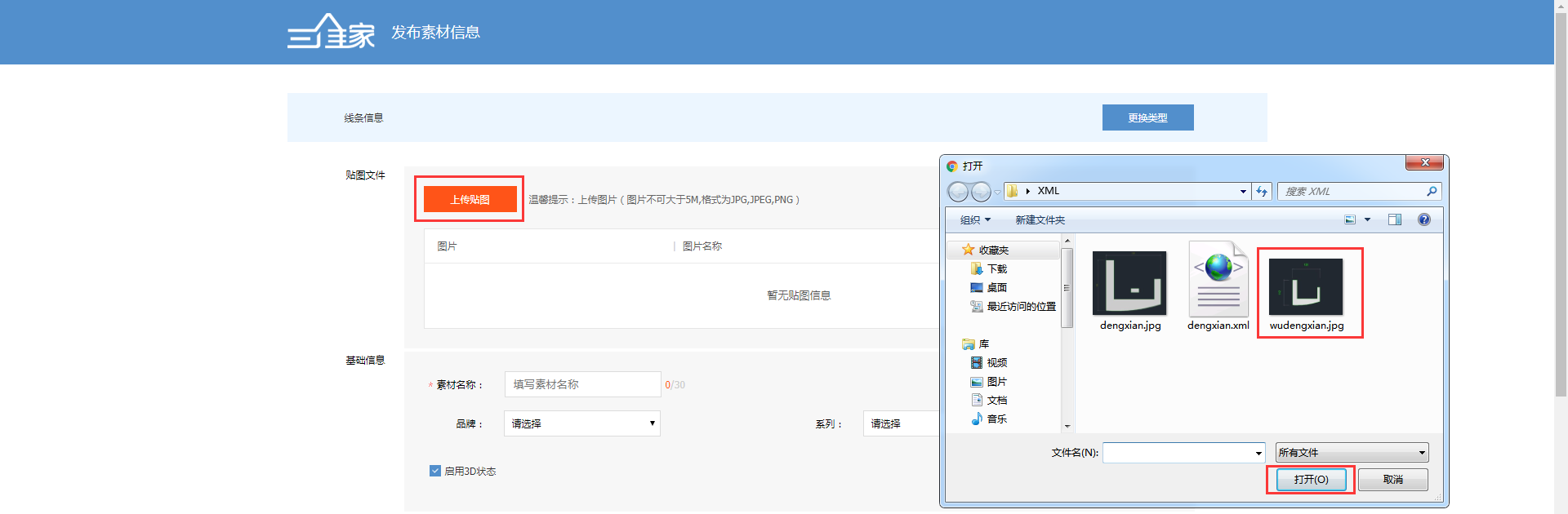

2.进入到添加线条页面→点击【上传贴图】按钮→选择在CAD里截取的主图→点击【打开】→填写【素材名称】等信息→【所属分类】选择【带灯带】（红色【*】号的部份是必填选项）。如下图：

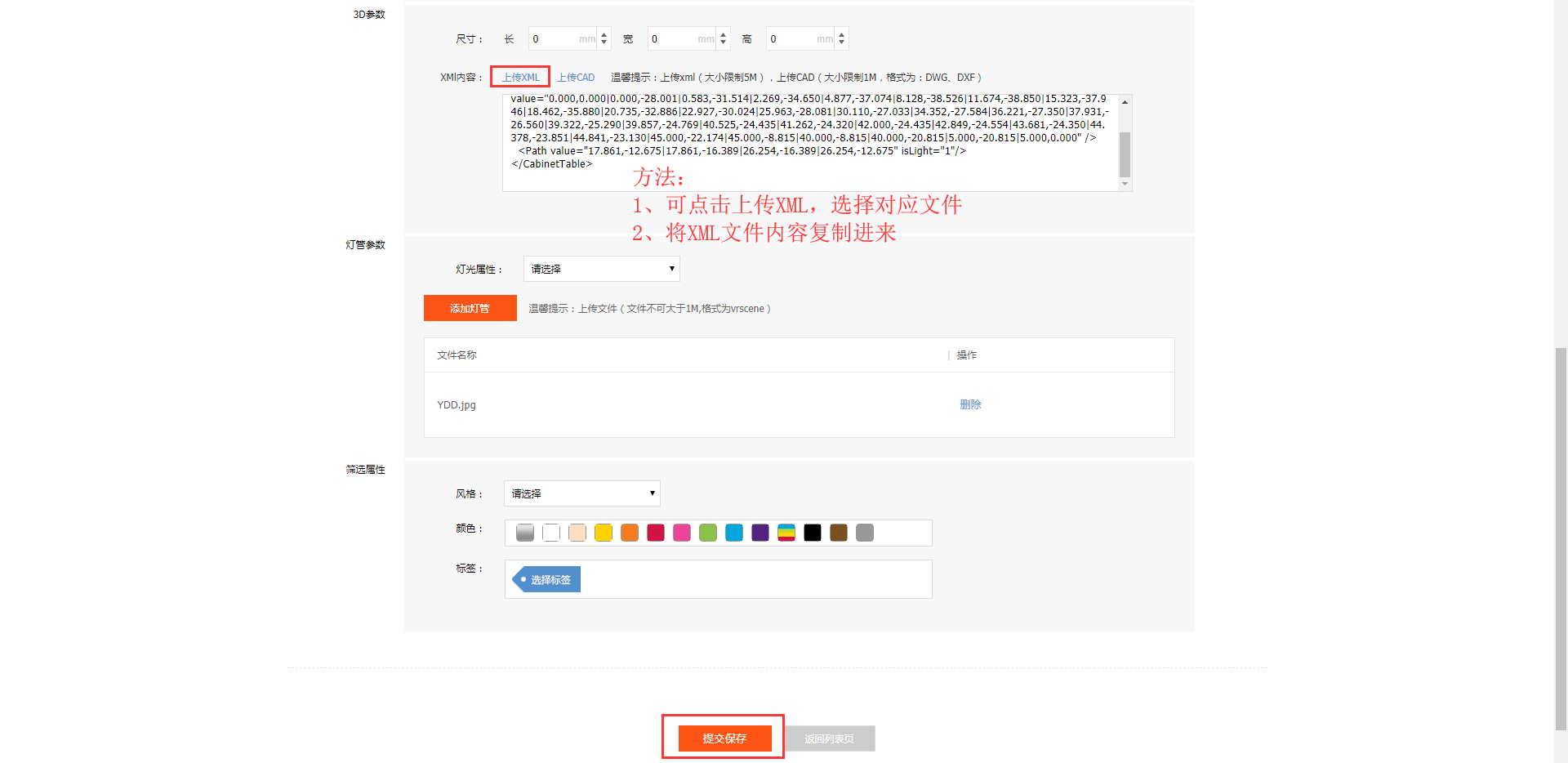

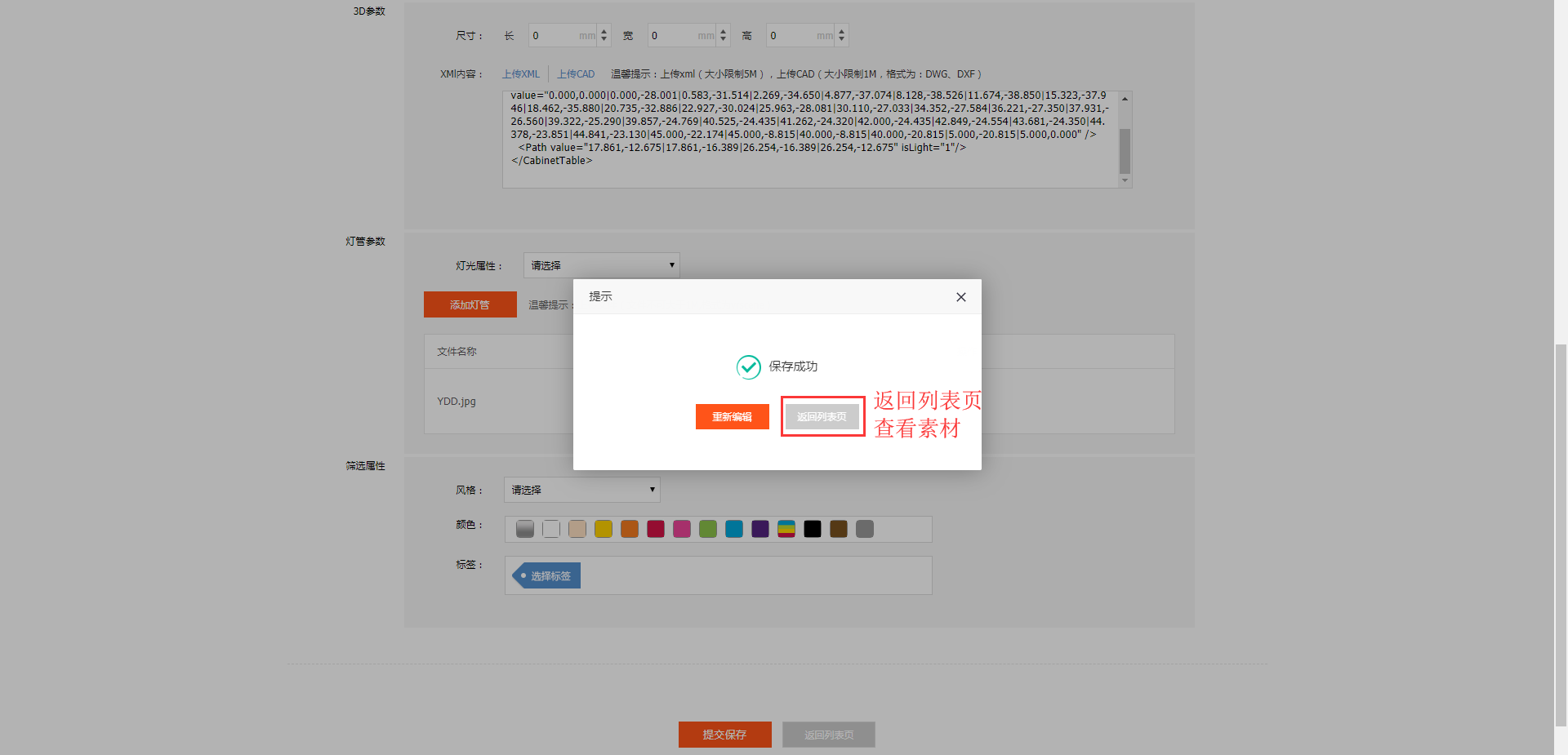

• 把XML的文件里内容复制粘贴到【XML内容】里，点击页面最下方【提交保存】，出现【保存成功】可选择【重新编辑】或是【返回列表页】查看上传线条素材。如下图：
