一、基础操作合集

1.【基础操作】空间标尺优化

（1）空间标尺分为“模型与墙体之间的尺寸线”和“模型之间的尺寸线”

  1）模型与墙体之间的尺寸线：3D和漫游下，成品模型到前后左右上下墙的距离

  2）模型之间的尺寸线：3D和漫游下，有柱子、顶墙（定制+成品吊顶）、定制柜体等几何体的阻隔下，成品模型到阻隔物的距离（SU、超级构件暂不支持）

（2）顶部菜单-设置-显示/隐藏下，增加尺寸线的显示隐藏控制。（备注：原“家具标尺”改为“模型与墙体之间的尺寸线”）

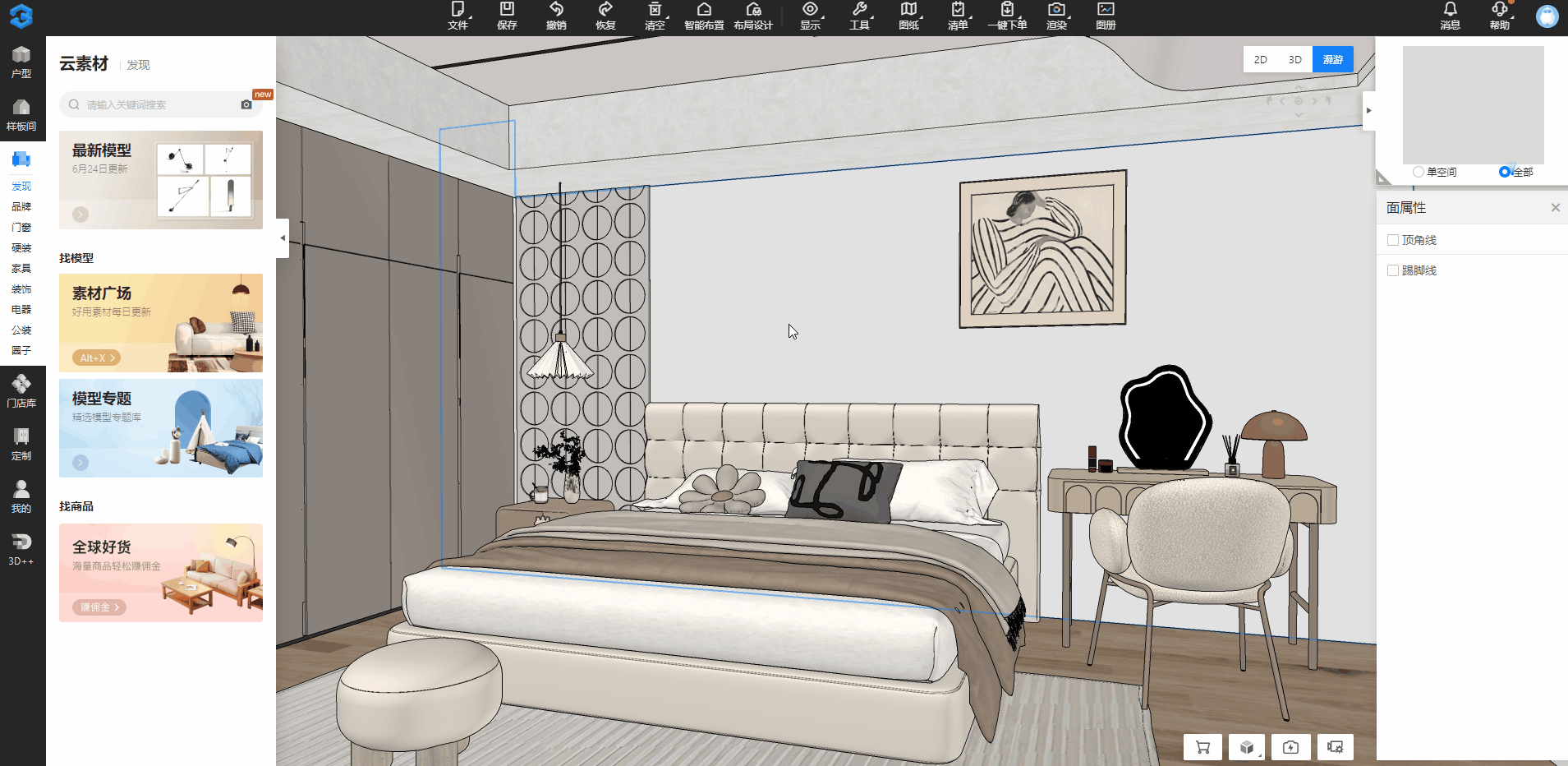

（1）顶部菜单-设置-显示/隐藏下，点击“显示模型与墙体之间的尺寸线；点击模型，出现模型到墙体的尺寸线

（2）顶部菜单-设置-显示/隐藏下，点击“显示模型之间的尺寸线；点击模型，出现模型到模型的尺寸线

2.【基础操作】测距量尺增加自定义快捷键

（1）统一全屋模块和基础模块的测量工具，功能不变

精准测量=基础模块的【测距量尺】

元素测量=基础模块的【查询尺寸】

（2）在快捷键面板中，把【精准测量】和【元素测量】改为通用快捷键，默认快捷键分别为【精准测量F6】、【元素测量F5】

（3）对象操作条显示【元素测量F5】

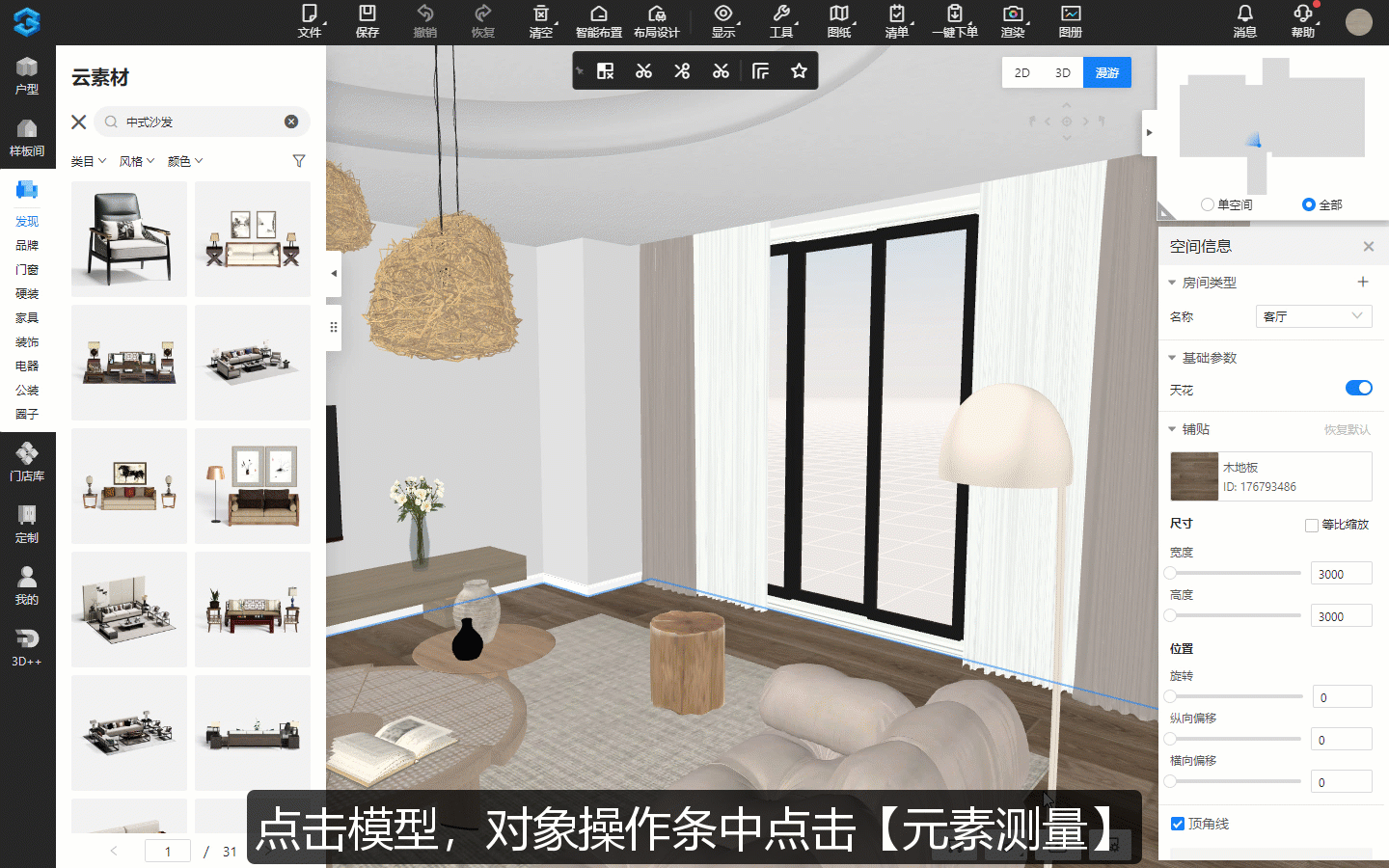

（1）点击模型，对象操作条中点击【元素测量】

（2）移到需要测量距离的模型，测量两者的距离

（3）在快捷健面板中，可对【元素测量】进行自定义设置

3.【基础操作】优化顶部菜单-显示菜单

（1）顶部菜单的【显示菜单】模块，重现归类相关模块

（2）家具饰品的显示隐藏拆分为：地面家具、墙面家具、吸顶家具

（3）打开方案，若方案中有被隐藏的素材，会提示有隐藏素材

（1)顶部菜单-显示-下，勾选-显示勾选项的素材；去掉勾选-隐藏勾选项的素材

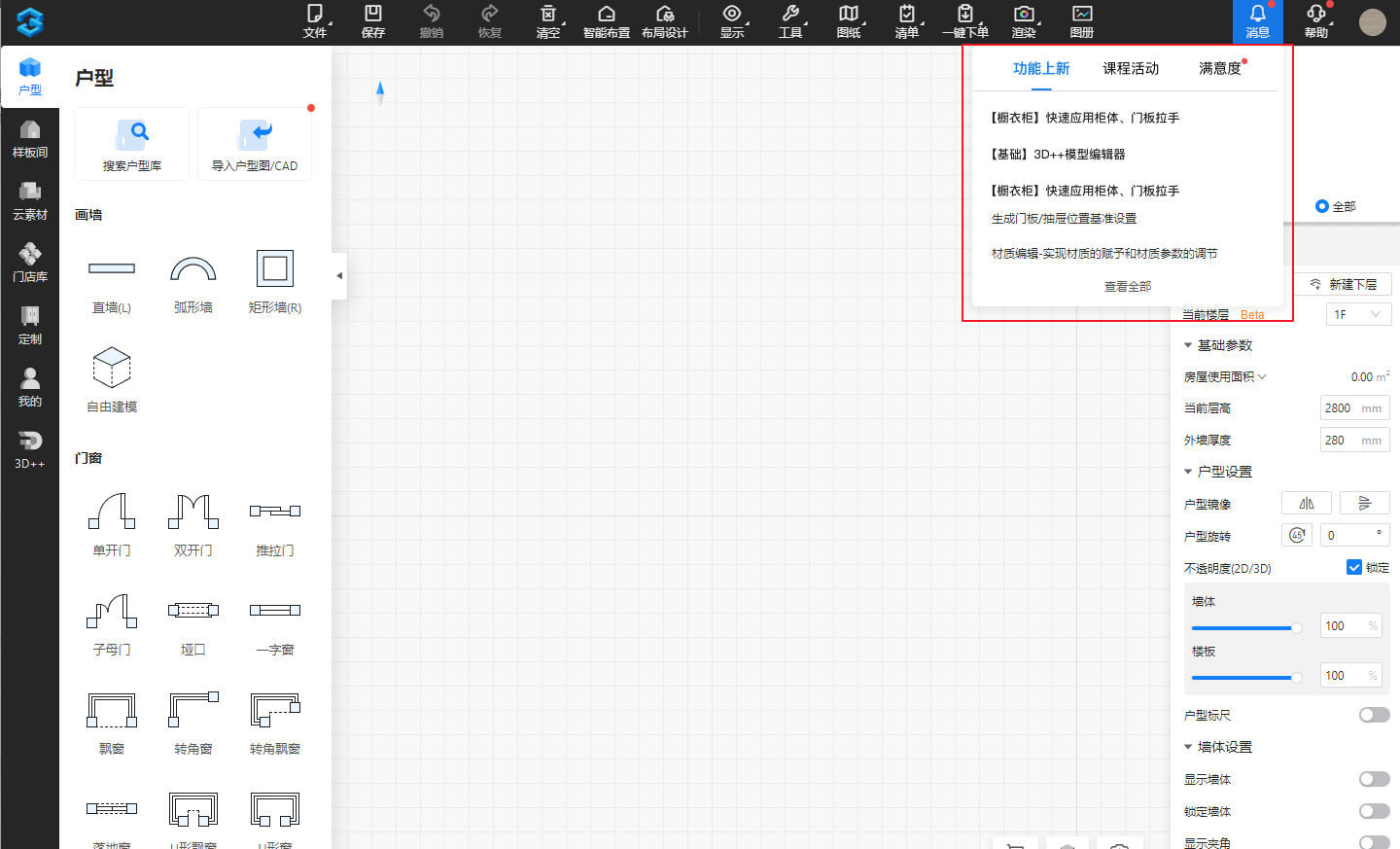

4.【基础操作】消息模块

顶部菜单增加【消息】菜单，消息共有功能上新、课程培训、活动动态、企业公告四大板块：

（1）功能上新：包含3D云设计各模块的功能更新

（2）课程培训：包含课程、直播、集训营等通知

（3）活动动态：包含任务、券领取（渲染券、优惠券等）、满意度调研、服务、意见反馈回复等

（4）企业公告：企业账号才显示，承载企业发的各种通知

（1）顶部菜单增加【消息】菜单

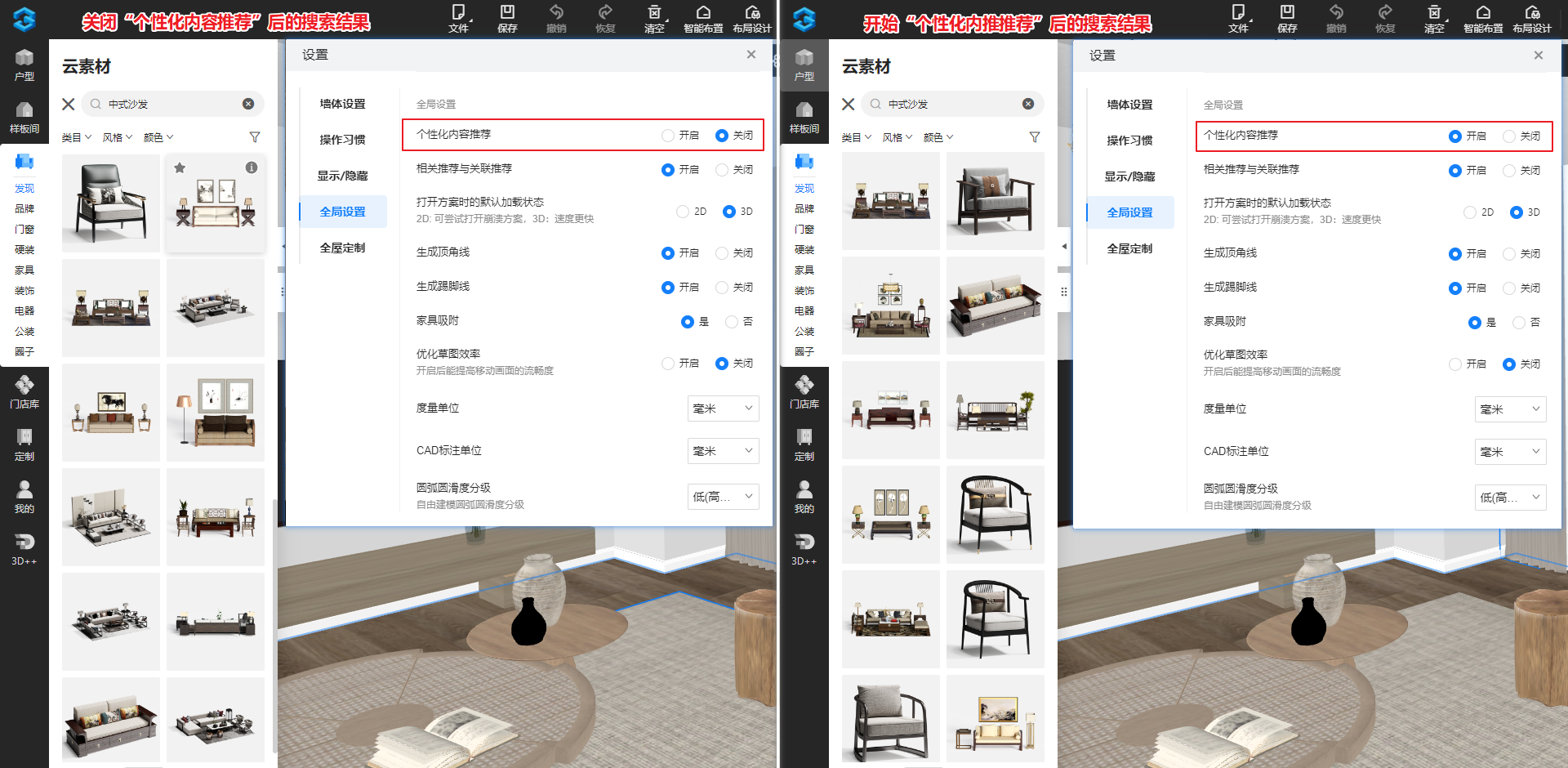

5.【基础操作】个性化内容推荐设置

在设置面板中增加个性化内容推荐选项：

（1）个性化功能开启时，系统会利用用户的搜索、收藏、浏览等个人信息，进行内容推荐

（2）个性化功能关闭时，系统将不利用个人信息进行内容推荐

（1）功能入口：顶部菜单-工具-设置-全局设置

（2）点击【个性化内容推荐】的选项：开启、关闭

二、户型建模功能合集

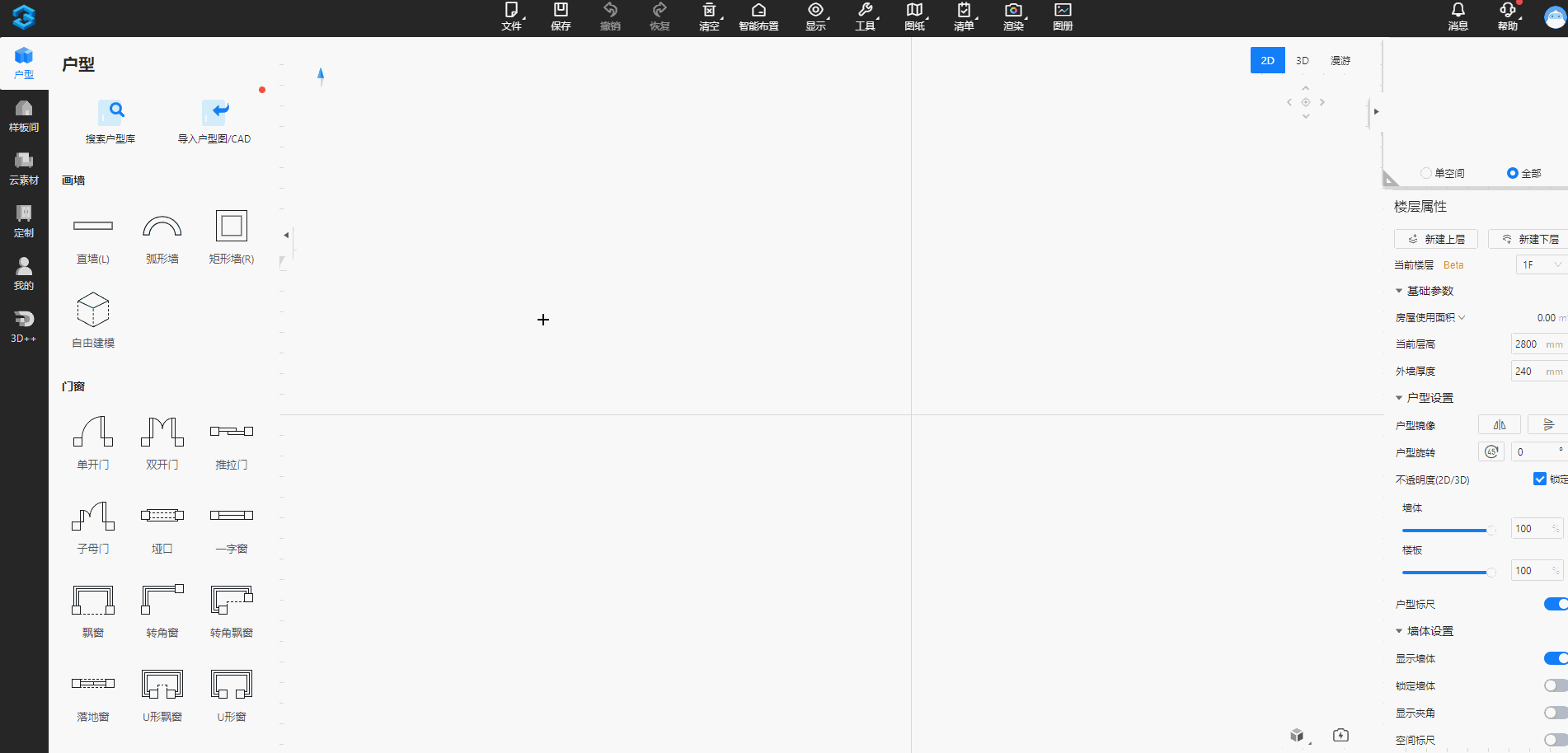

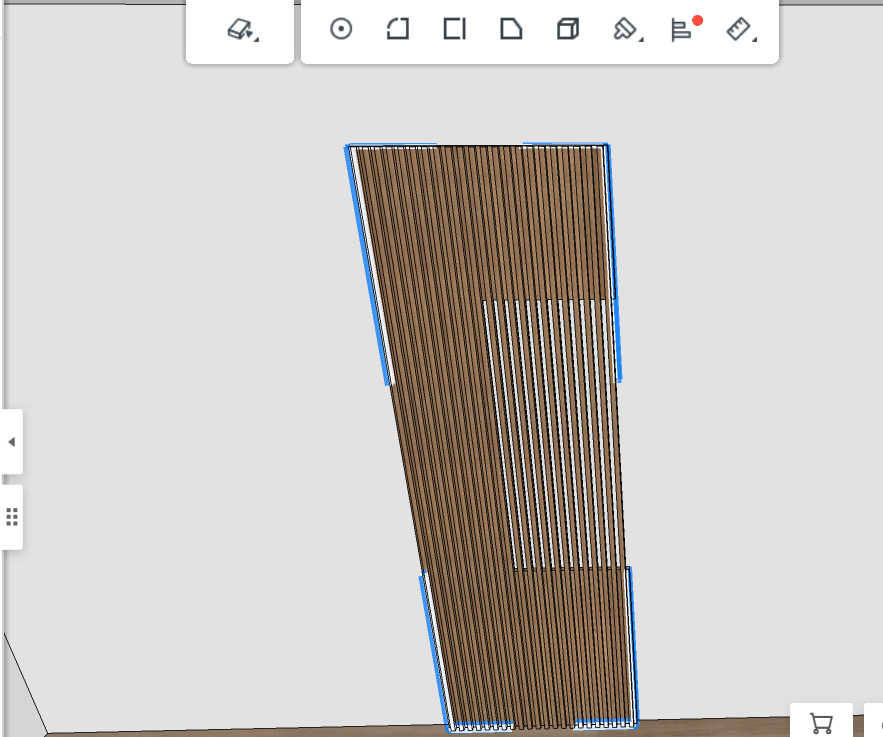

1.【户型建模】新增斜分割线

分割线目前只支持水平和竖直的两种，无法自由进行斜分割线操作，为满足用户设计需求，新增斜分割线绘制。

备注：弧面墙不支持添加斜分割线

（1）打开户型方案；

（2）点击墙体/地面；

（3）点击黑色工具条的自由分割图标；

（4）放在墙面/地面上进行绘制，支持输入角度。

三、全屋定制功能合集

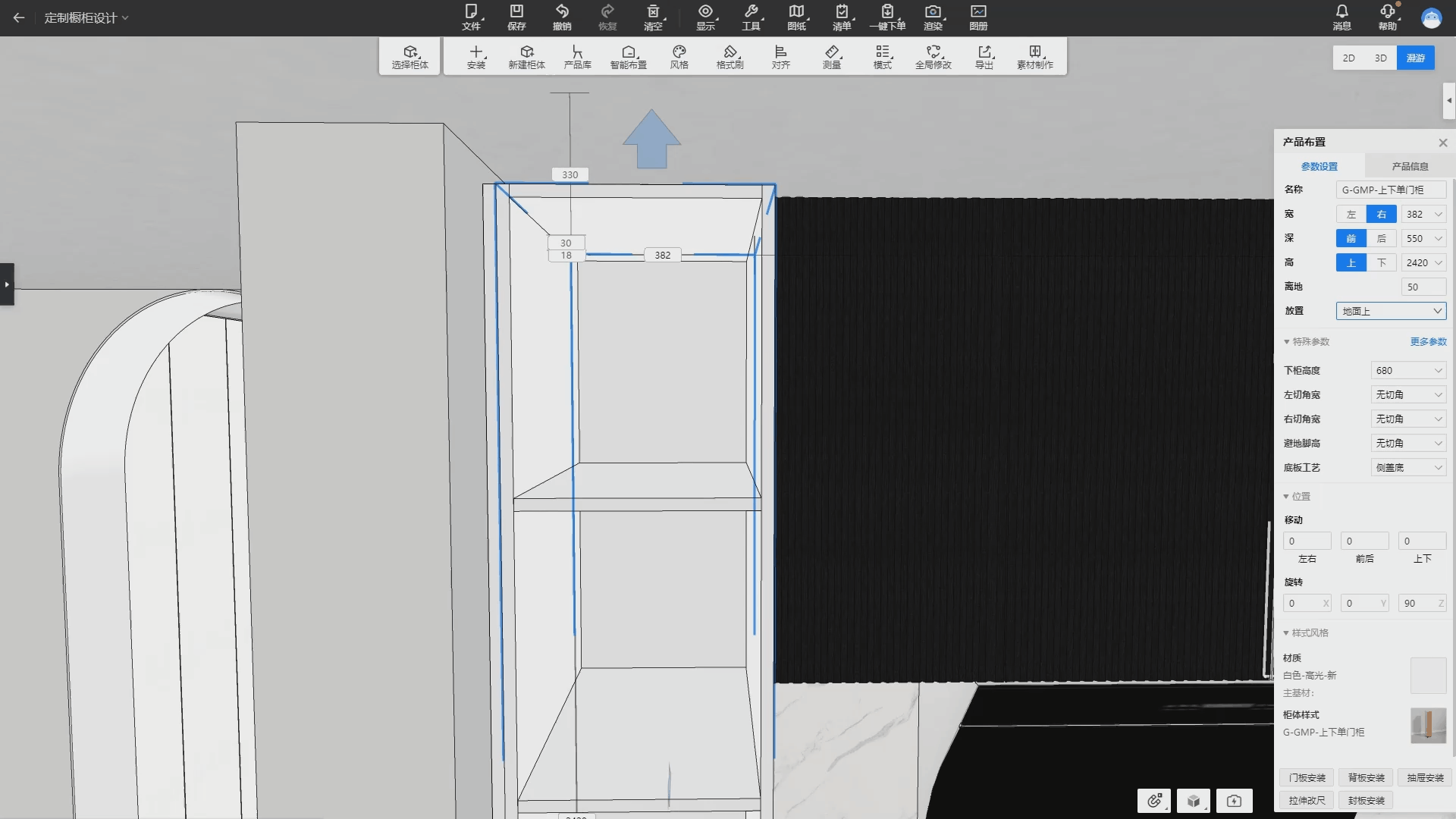

1.【全屋定制】两板斜拼

可在定制模块设计出海棠角45度或者对角任意角度板件拼接的柜体，满足市面上柜体流行的斜拼工艺

（1）打开柜体方案，进入定制模块

（2）进入板件模式（B），选中2块及以上延长线可相交的板件（非平行）

（3）点击模块顶部菜单栏-斜拼，出现斜拼面板后，可按照所需斜拼效果选择斜拼工艺，点击确定进行斜拼

（4）选中板件右键-取消斜拼可恢复原有板件拼接的状态

备注：零售用户可直接应用斜拼工艺，企业可在后台--资源配置--工艺配置--》两板斜拼配置-自行配置所需斜拼工艺

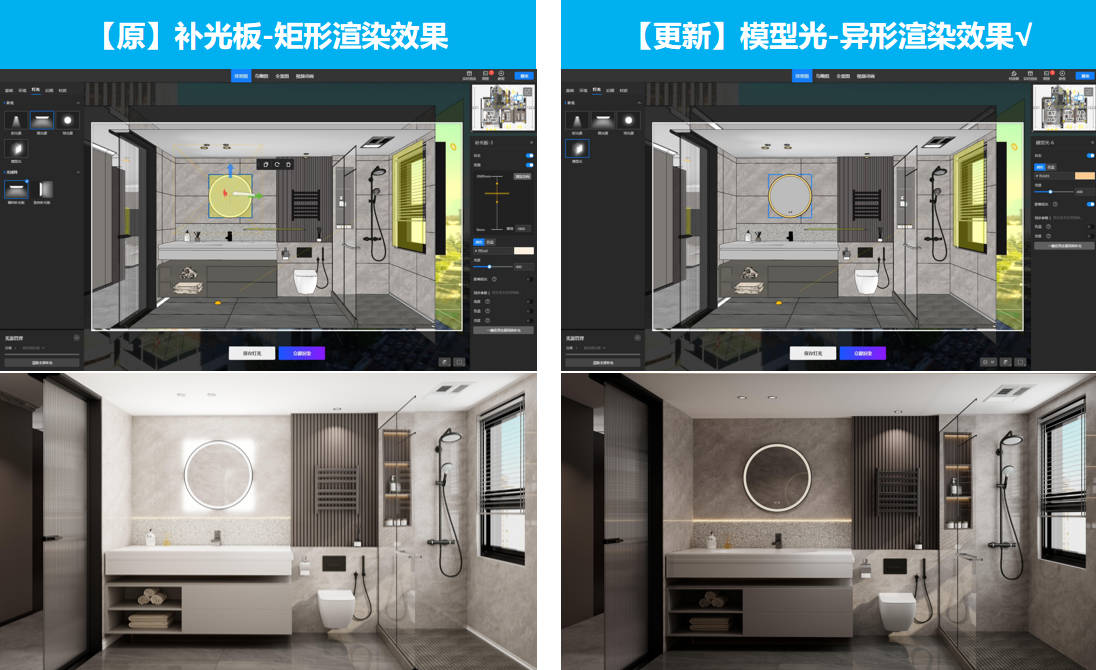

2.【全屋定制】定制灯光-模型光渲染

定制灯光到渲染界面自动生成自定义发光五金的补光板是面光，无法满足异形灯光所需的渲染效果；故将定制自定义发光五金改成到渲染自动生成模型光，同样可在定制界面或者渲染界面调节亮度颜色等参数，进行异形光渲染

（1）打开定制方案，进入柜体模块

（2）示例为浴室柜，拖放镜柜后，B键可在部件面板上点击灯光设置修改所需灯光亮度颜色等

（3）点击基础顶部菜单栏-渲染，进入渲染界面，可看到镜柜生成的圆形模型光（以前是矩形补光版），点击渲染即可

（4）到图册查收渲染效果图

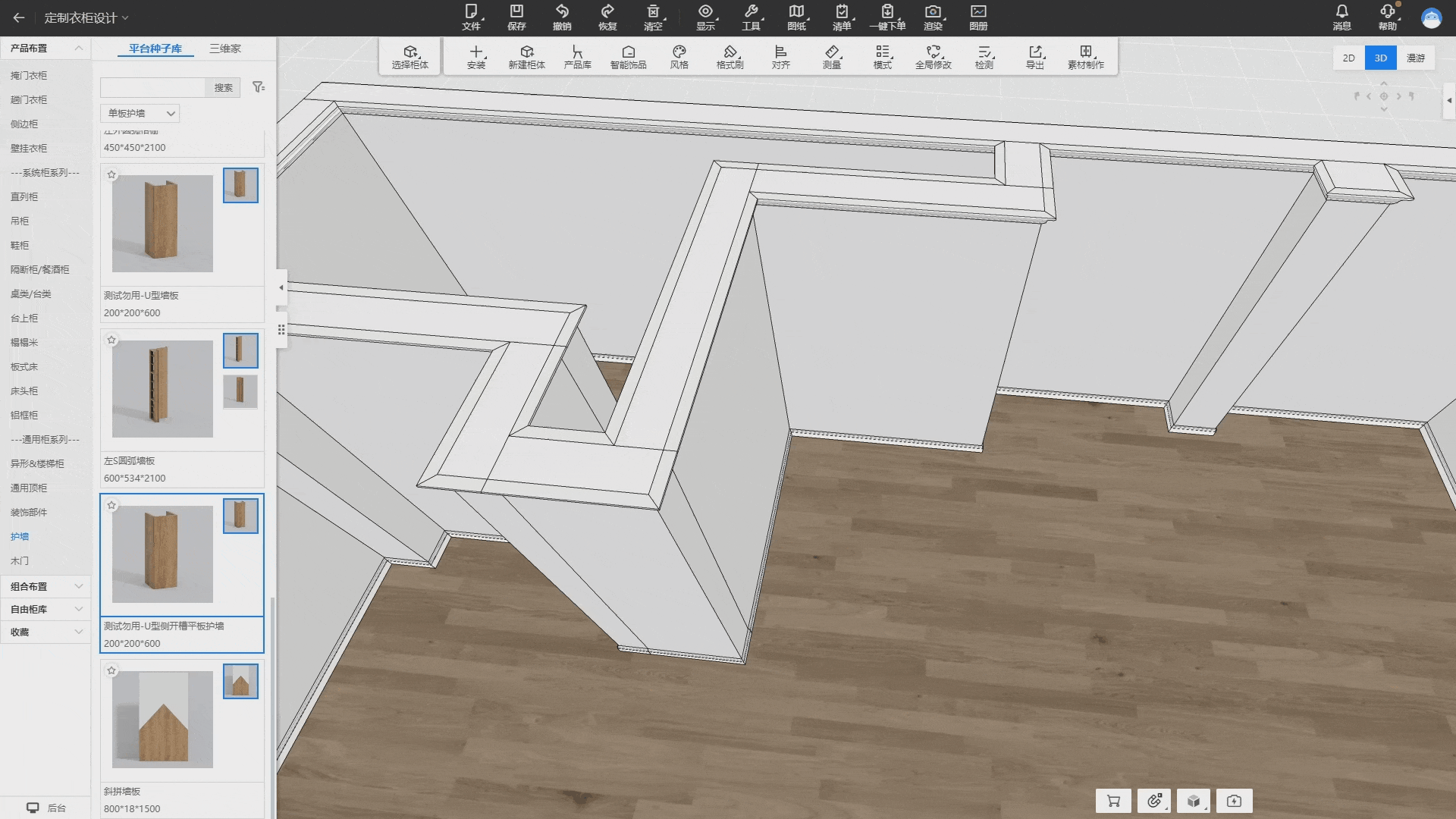

3.【全屋定制】衣柜-L型阴阳角&U型护墙板适配墙体、柱子

可在衣柜入库L型阴阳角、U型护墙板，并在拖放时吸附适配墙体、柱子

（1）打开3D，绘制户型，放置柱子

（2）进入衣柜模块，拖放L型阴阳角、U型护墙板于墙体、柱子上即可进行吸附适配

注意：L型阴阳角、U型护墙板入库时需分别给L型阴角墙板、L型阴角墙板、U型墙板等2级属性，录入HD、ZBS、YBS参数以便做适配

4.【全屋定制】橱柜-安装支撑脚

整装趋势下，定制模块大一统，划分为全屋定制（衣柜、系统柜）、厨卫定制（橱柜、浴室柜、阳台柜），统一在衣柜实现全屋定制，橱柜模块实现厨卫定制的设计生产功能。橱柜需要增加支撑脚安装功能，满足浴室柜等可以设计带有支撑脚的柜体，完善设计功能，打造厨卫快速设计模块，提高设计效率

（1）打开3D方案，进入橱柜模块拖拽放置橱柜

（2）选中橱柜右键/橱柜模块顶部菜单栏-安装-支撑脚

（3）打开支撑脚安装面板选择支撑脚样式，可设置支撑脚位置、镜像等

（4）点击安装，可生成支撑脚

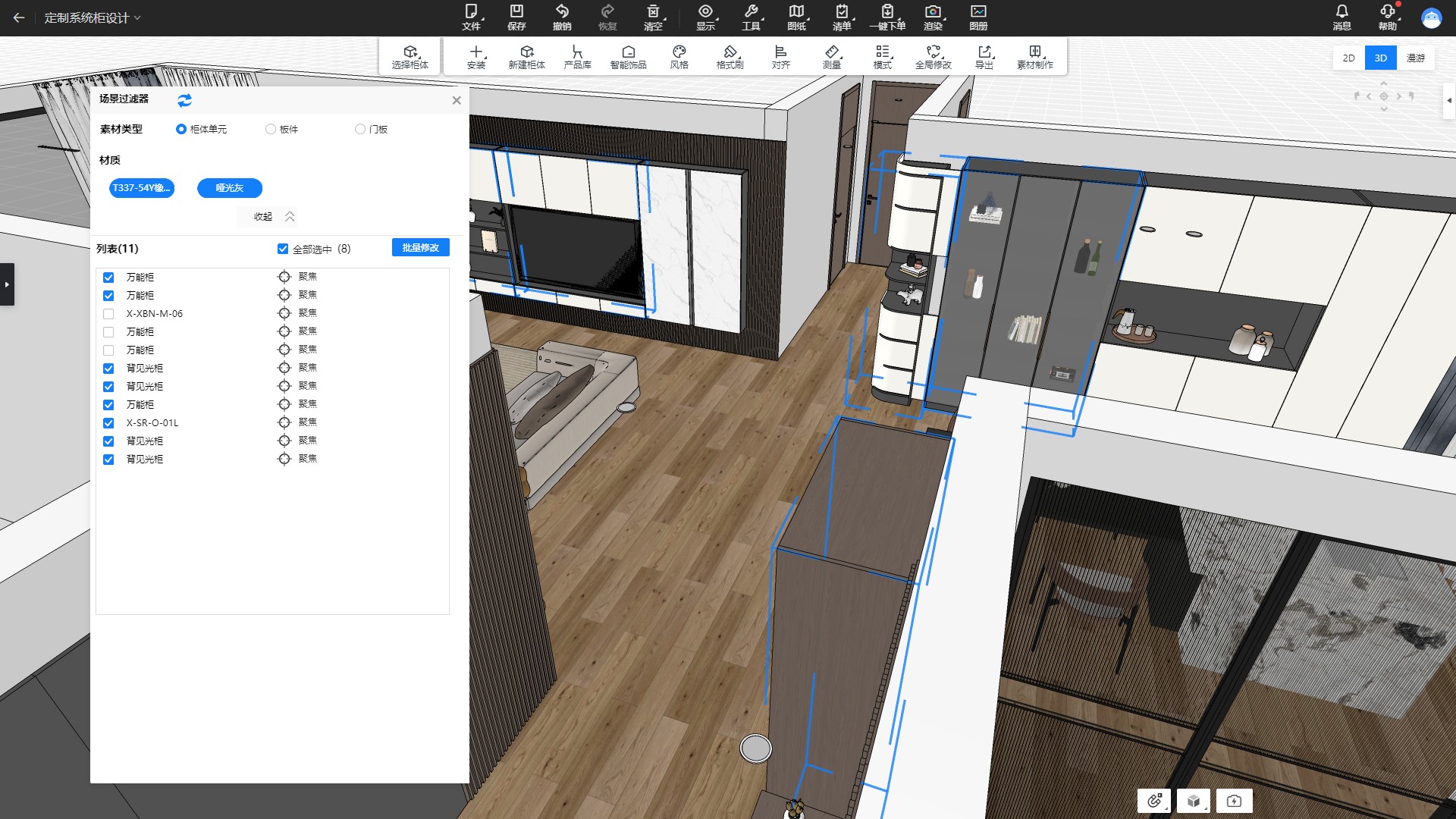

5.【全屋定制】场景过滤器列表显示选中数量

使用场景过滤器时，可准确知道筛选后的素材数量以及选中修改的素材数量

（1）打开全屋方案，进入定制模块

（2）点击模块菜单栏-模式-场景过滤器

（3）筛选结果列表处显示全部素材数量/选中素材数量

6.【全屋定制】整木-2D视角门窗样式与墙体厚度适配

design版本户型升级，门窗样式未对接户型，在2D视角会出现，门窗样式icon不适配墙体，用户体验不佳

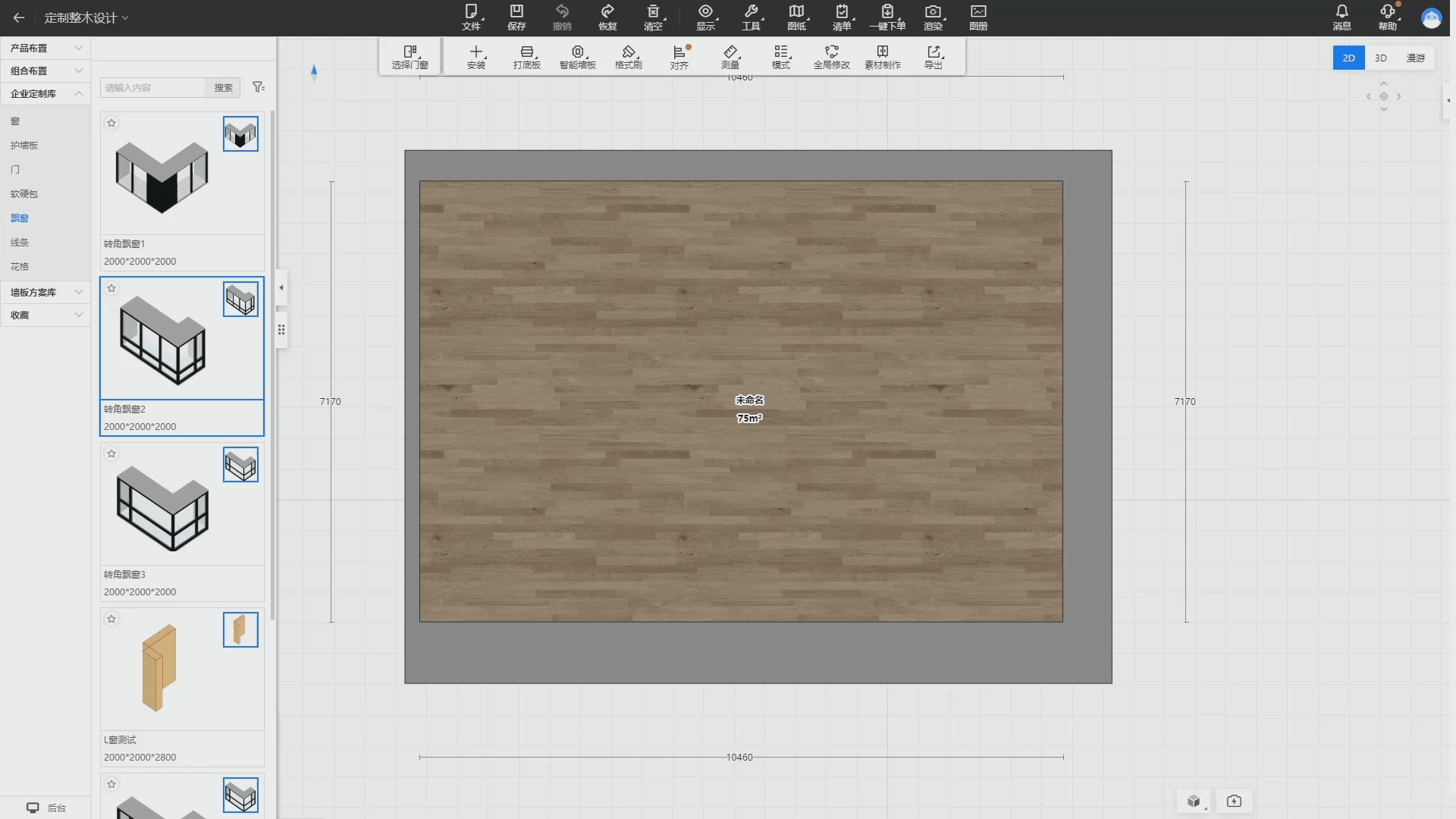

（1）打开全屋方案，进入整木模块拖放门或者转角窗于2D视角的户型墙体上

（2）门、转角窗可根据当前墙的厚度进行门窗样式的适配，准确的展示门窗与墙体的关系

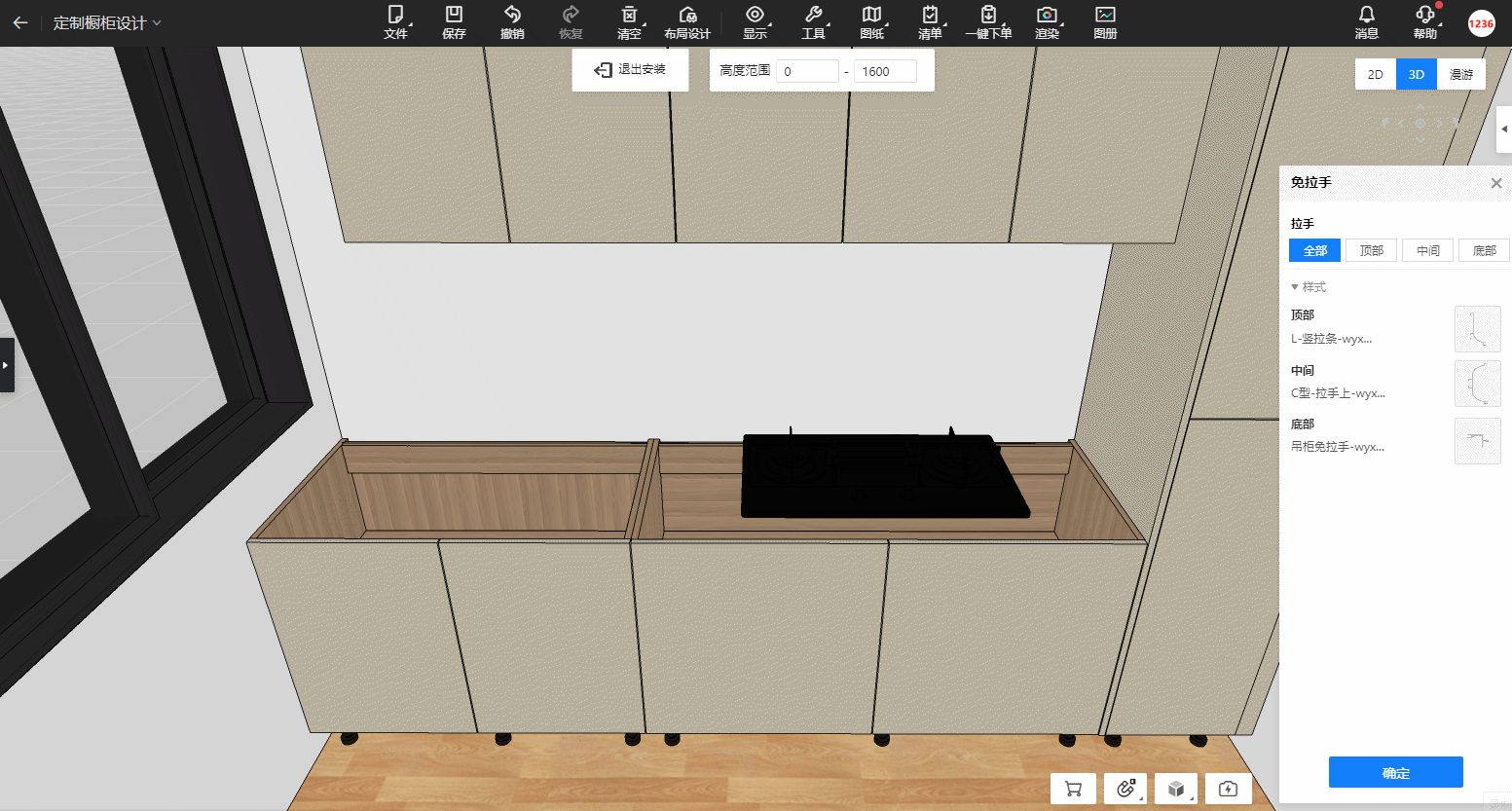

7.【全屋定制】柜体安装免拉手

可在前台选择柜体生成L型、C型、吊柜免拉手，支持侧板自动开缺、门板上下盖等配置

设计免拉手柜体的步骤多、难度大且耗时较长

（1）打开定制方案

（2）进入橱衣柜-点击顶部材质安装-免拉手-安装

（3）选择门板进行安装

8.【全屋定制】自动切角

当柜体碰到柱子、梁等物体时会自动进行切角，提升设计师的设计效率

（1）打开定制方案

（2）进入橱衣柜模块，拖动柜体与梁、柱子碰撞会自动切角

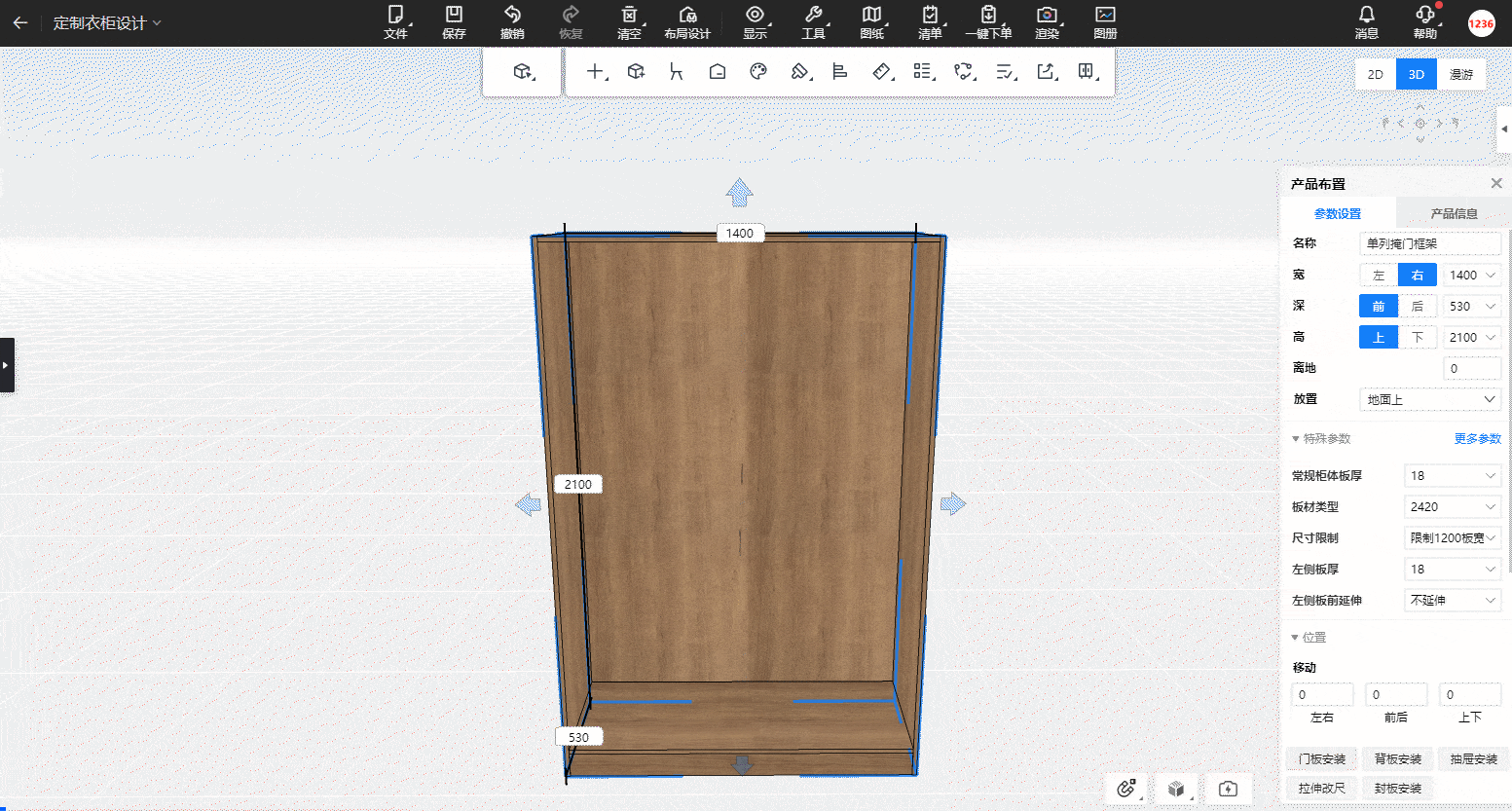

9.【全屋定制】生成背板支持工艺参数设置

生成背板支持通过工艺参数方案控制、批量修改

生成背板的类型、参数只能单选柜体进行修改，不能整体方案修改

功能操作：

（1）进入3D参数化后台，将生成背板的参数录入全局参数和工艺参数配置中

（2）前台生成背板会按后台配置的参数值、范围值应用

（3)点击顶部菜单-全局修改-工艺参数配置可对已生成背板进行批量修改

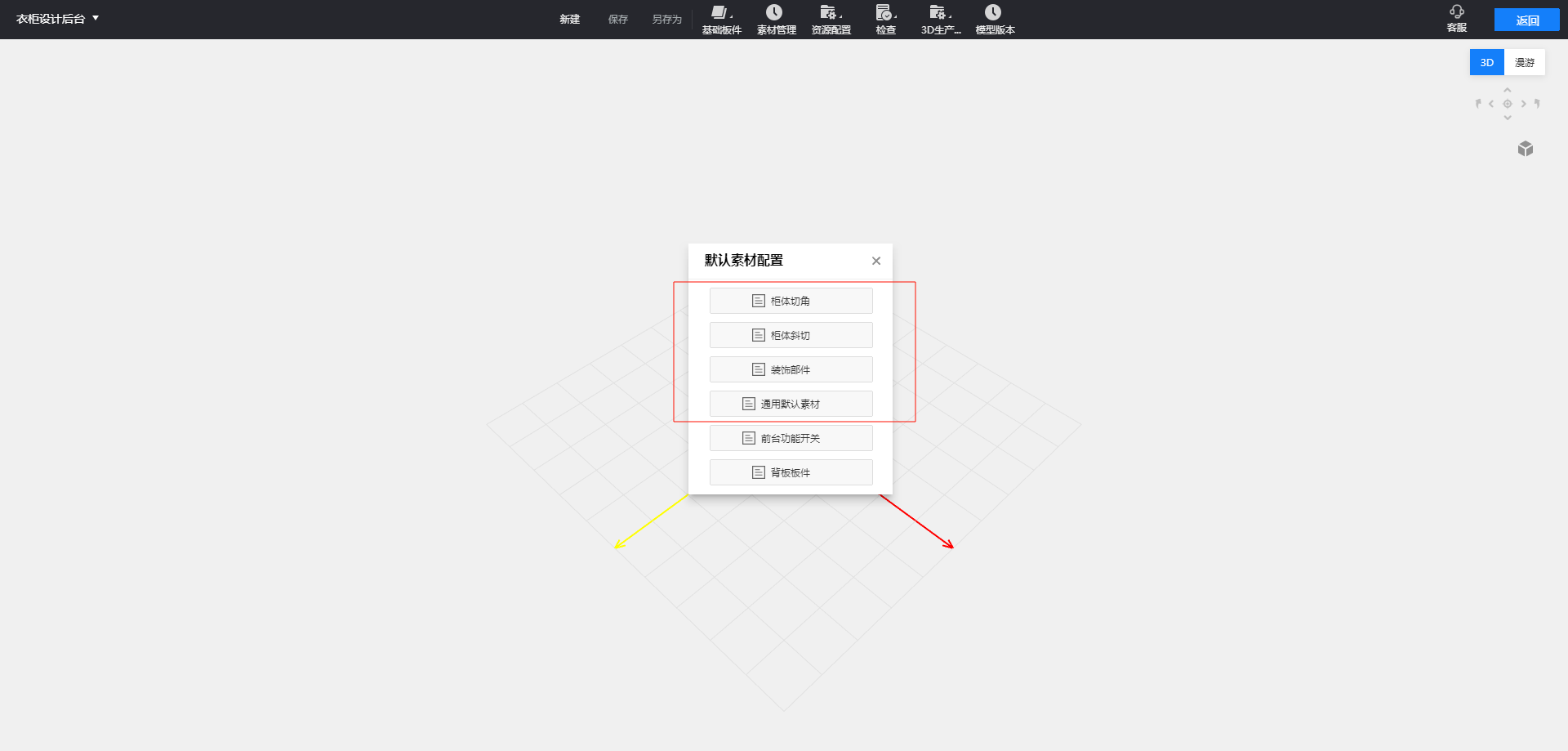

10.【全屋定制】全线通增加默认素材配置

全线通3D后台增加切角板、封板、通用板件素材配置

（1）打开3D参数化后台

（2）打开资源配置-默认素材配置，进行相关板件置

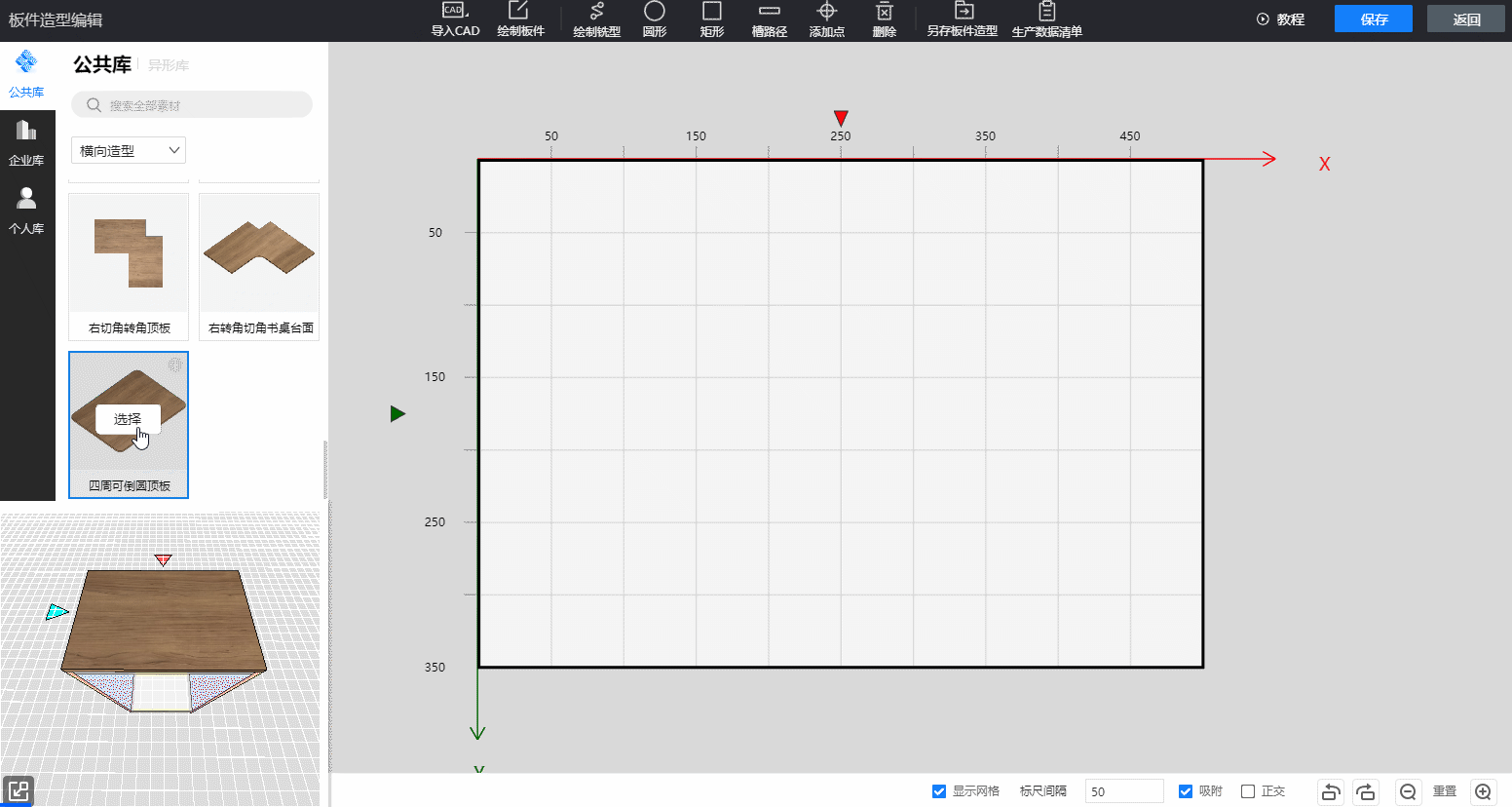

11.【全屋定制】板件编辑2D异形库默认展开

板件造型编辑2D模式默认显示异形库

异形库需要激活才显示，使用步骤较多，新手用户上手存在学习成本

（1）打开定制方案

（2）进入橱衣柜模块，板件模式选中板件

（3）右键或点击顶部菜单的”板件造型编辑“进入2D编辑

（4）在左侧素材栏点击需要的异形图形进行应用

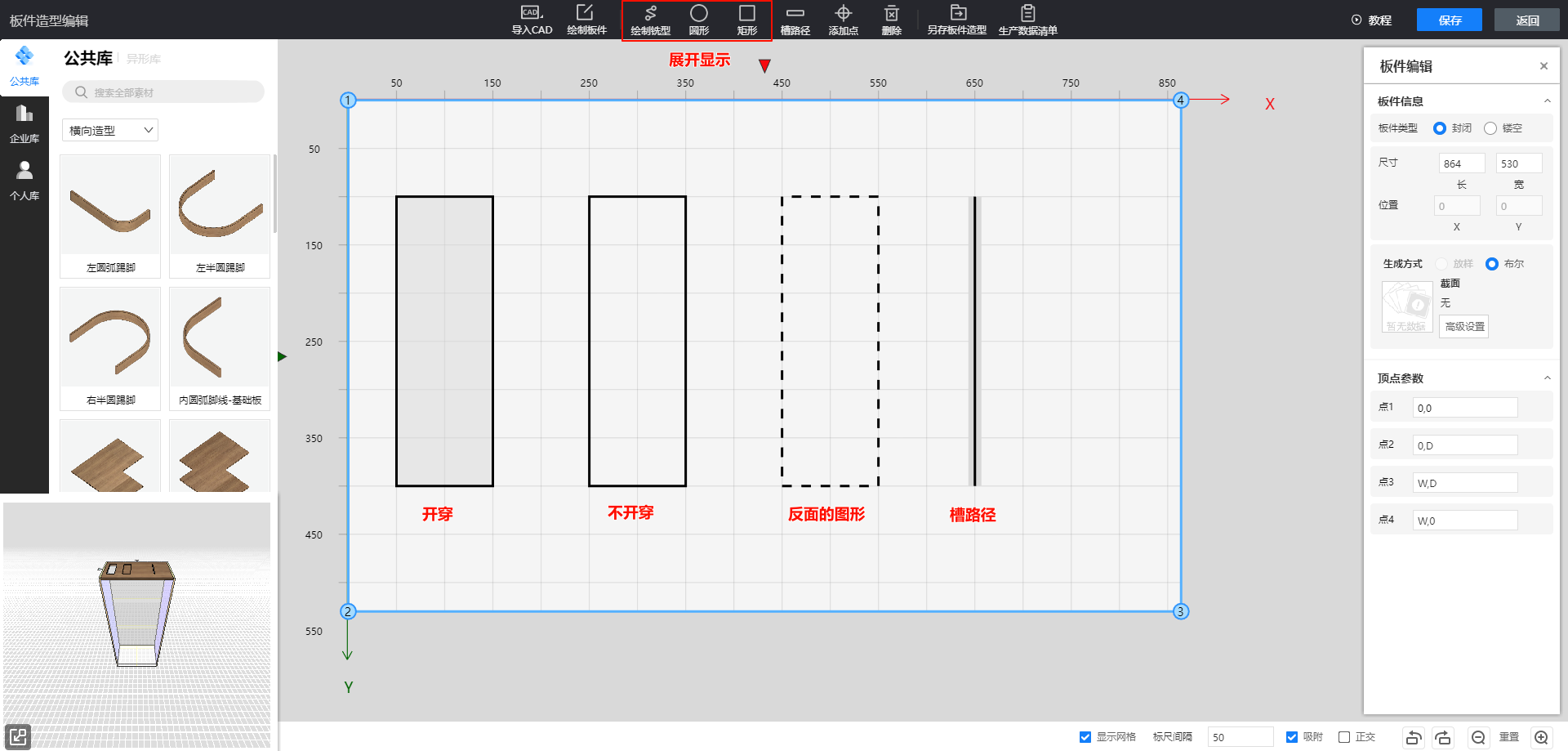

12.【全屋定制】板件造型编辑2D图形显示优化

（1）优化了板件造型编辑2D模式绘制的图形显示效果

（2）顶部菜单的图形绘制由下拉改成展开显示

（1）2D绘制的图形没有难以区分板件开穿或未开穿、槽路径显示不明显

（2）绘制图形入口不明显

（1）打开定制方案

（2）进入橱衣柜模块，板件模式选中板件

（3）右键或点击顶部菜单的”板件造型编辑“进入2D编辑

（4)点击顶部的绘制功能进行绘制

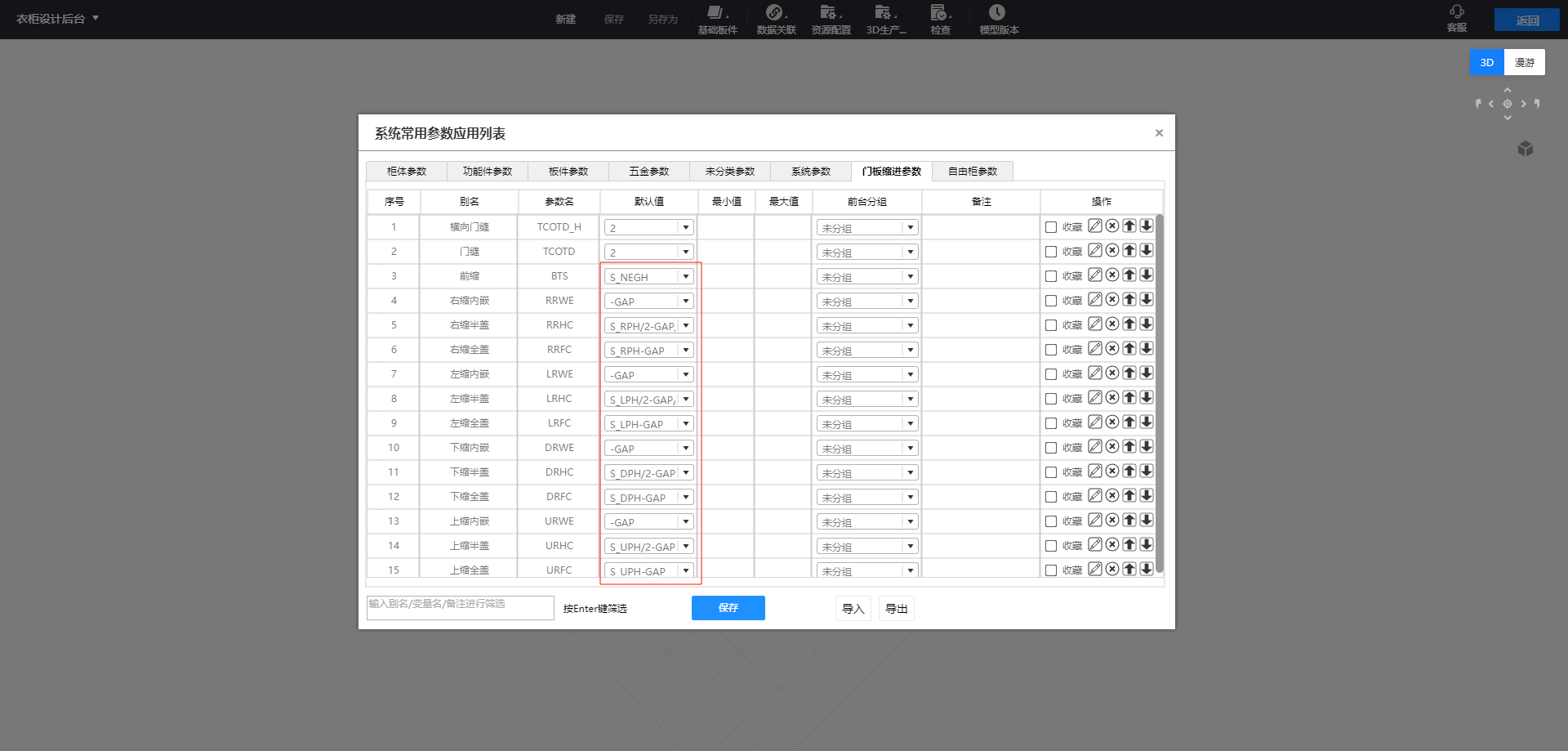

13.【全屋定制】门板缩值全局参数支持英文

门板缩值全局参数的系统变量支持英文且新系统部署后会以英文作为默认值（简中版本仍支持中文板厚作为参数）

原本用中文作为值取计算，在国际版中文会被翻译成其他语言导致门板缩值计算错误

参数对应：

上板厚：S_UPH     下板厚：S_DPH

左板厚：S_LPH      右板厚：S_RPH

负板厚：S_NEGH

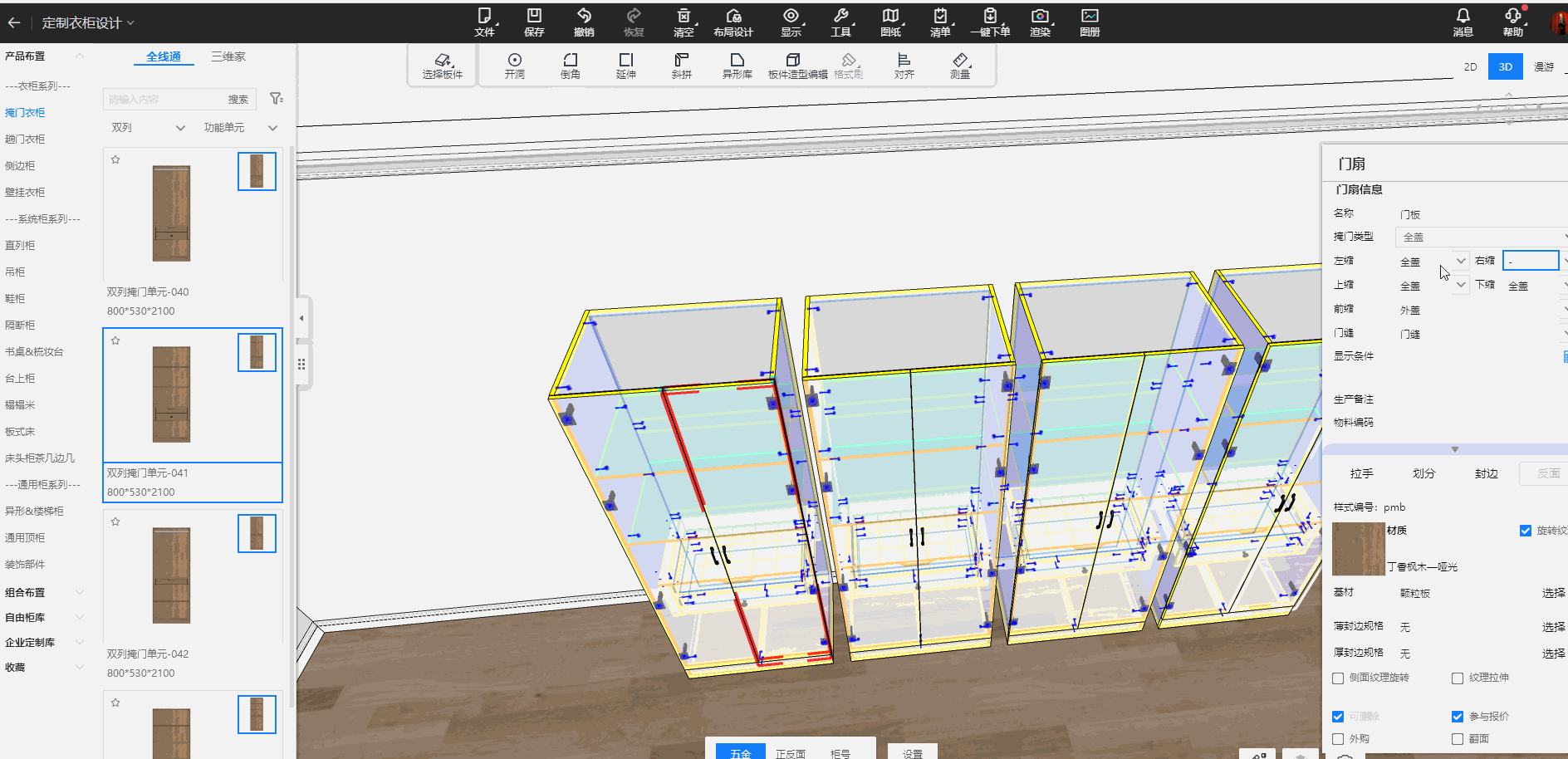

14.【全屋定制】生成门板新增整体编辑设置

生成门板新增整体编辑方式，可以统一修改多门板的盖值、门缝

生成多门板后要统一修改盖值当前只能选中单个修改，不能整体设置

(1)打开定制方案

(2)进入橱衣柜模块

(3)选中柜体，点击顶部菜单安装-门板，生成多门板

(4)在生成面板底部高级设置选择编辑方式“整体”

注意：统一修改门缝需要在企业3D后台调整门板缩值全局参数

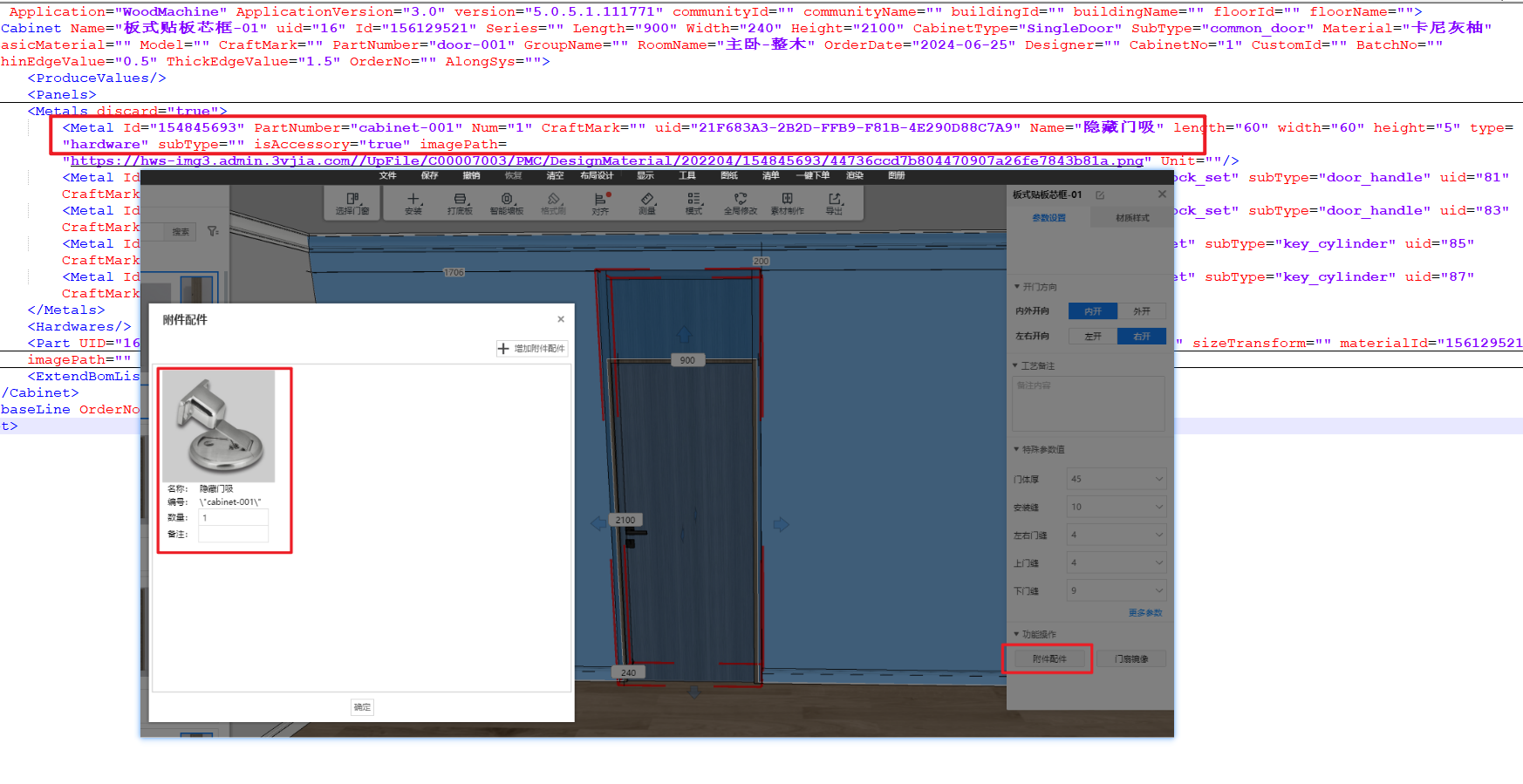

15.【全屋定制】整木素材添加附件配件支持输出生产数据

整木模块添加附件配件内容，支持输出到五金节点下

整木XML缺少附件配件的输出，导致拆单五金丢失

（1）打开定制方案

（2）进入整木模块

（3）选中门扇，点击附件配件添加

（4）顶部菜单，导出加工数据

注意：有整木下单权限的生产企业才有这个功能

16.【全屋定制】开缺/异形板件的孔槽数据支持截断/分段输出生产数据

（1）开缺/异形的板件，添加的方孔铣型/槽数据支持分段输出生产数据

（2）开缺/异形的板件，异形区域支持尺寸图显示

（1）打开定制方案

（2）进入橱衣柜模块

（3）选中素材，添加铣型数据/方孔

（4）右键-生产系统，导出加工数据

注意：有下单权限的生产企业才有这个功能

17.【全屋定制】门铰五金安装修改引发的错误场景的显示优化

（1）门铰五金方案丢失板件的关联关系时，爆红显示

（2）已安装铰链的门板修改尺寸导致铰链五金不符合安装规则的，爆红显示

（1）打开定制方案

（2）进入橱衣柜模块

（3）修改门板等素材，门铰方案丢失关联关系

（4)弹出报错信息

注意：有下单权限的生产企业才有这个功能

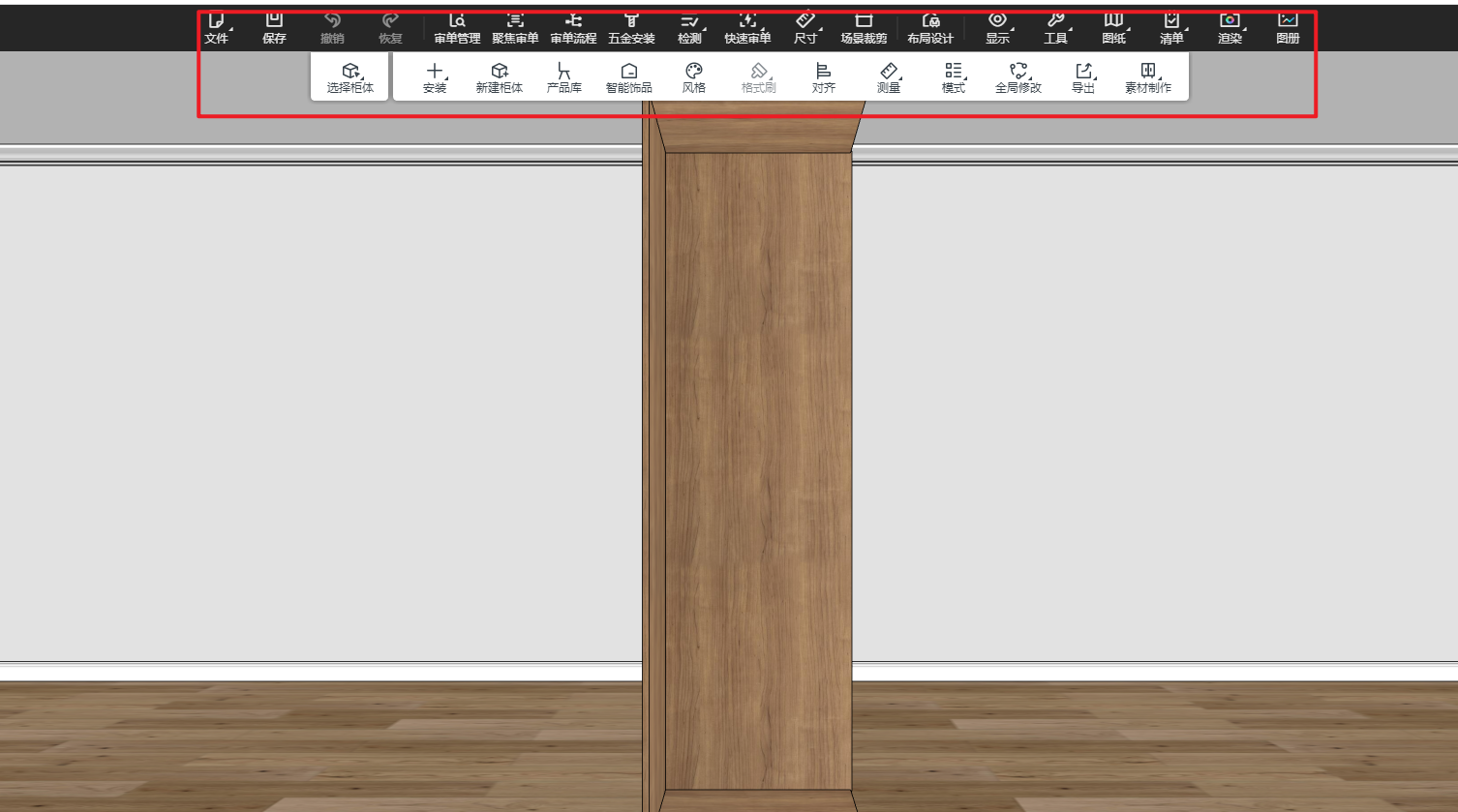

18.【全屋定制】MOS/AIMES审单界面统一菜单栏显示且开放布局标注功能入口

（1）生产企业无论是mos还是aimes系统的，统一审单界面的顶部菜单面板

（2）审单环境开放布局标注功能入口

统一mos还是aimes系统的审拆界面UI

（1）打开定制方案

（2）进入mos订单系统，选择订单

（3）打开审核文件

（4）进入3D定制模块，UI显示一致

注意：有审单权限的生产企业用户才能查看该功能

四、硬装定制功能合集

1.【硬装定制】顶墙素材查看编号支持复制

右侧面板的素材、材质显示均不支持复制，需要记录编号手动输入，且面板悬浮时间较短。

（1）进入顶墙模块，调用素材；

（2）点击素材出现右侧面板；

（3）鼠标移动到素材面板，双击编号即可复制。

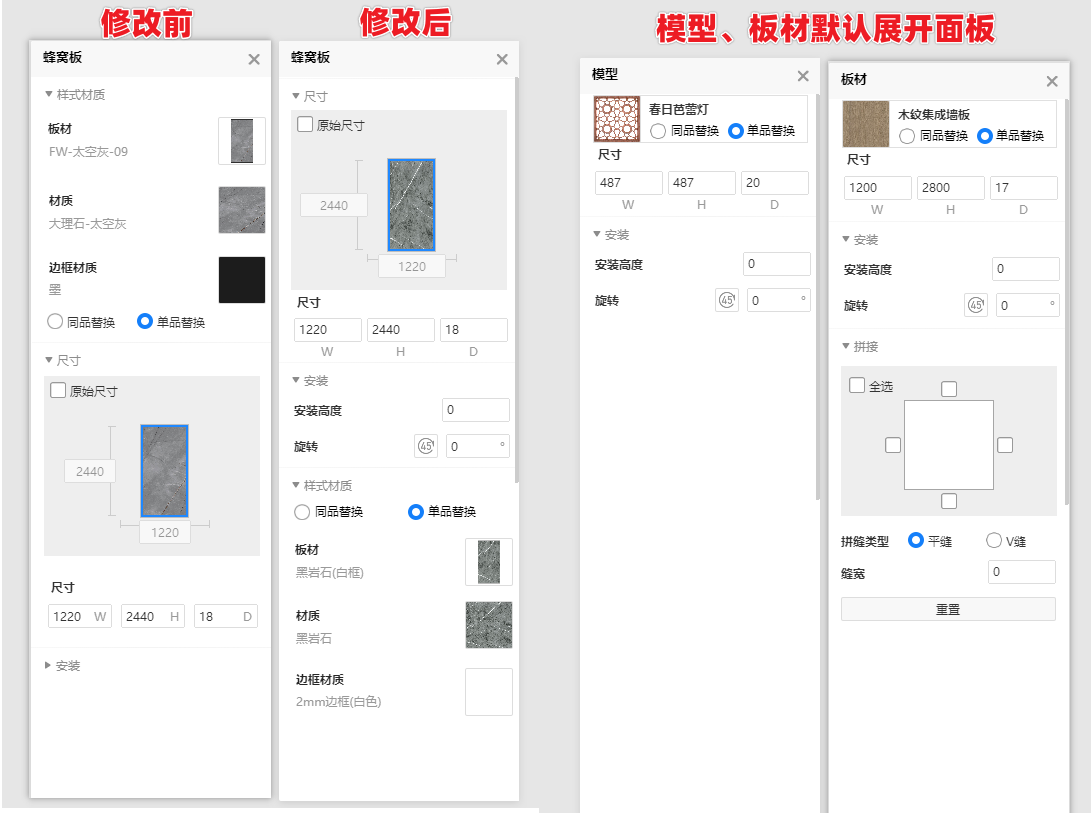

2.【硬装定制】顶墙右侧面板展示优化

（1）蜂窝板面板：修改尺寸在最下方，操作路径长，与其他模块编辑操作不一致

（2）模型、板材面板中的安装、拼接功能，是默认收起，改成默认展开

（1）进入顶墙模块；

（2）调用素材，蜂窝板、电器、板材类型；

（3）出现右侧面板，用户即可调整使用。

五、铝门窗功能合集

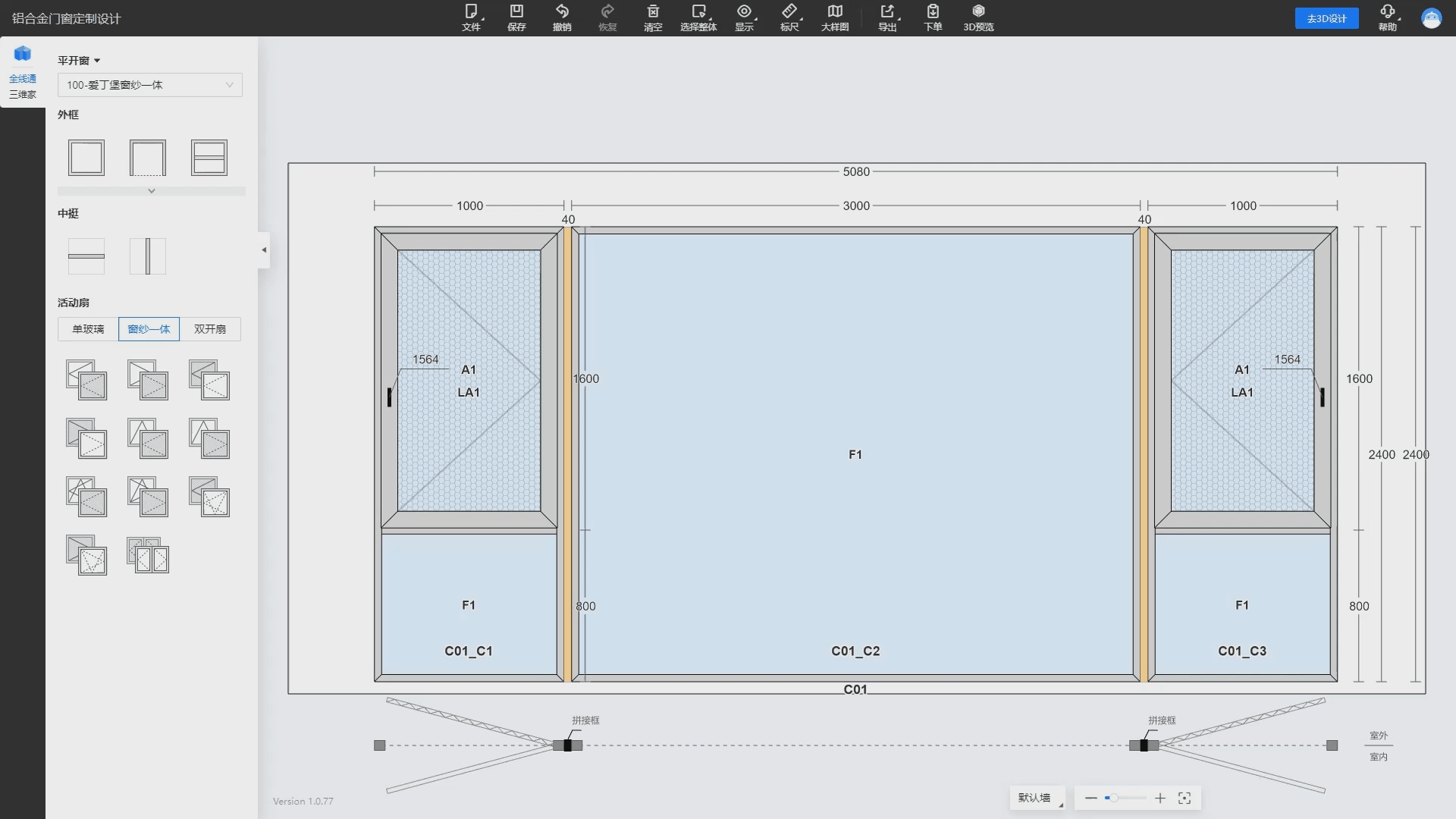

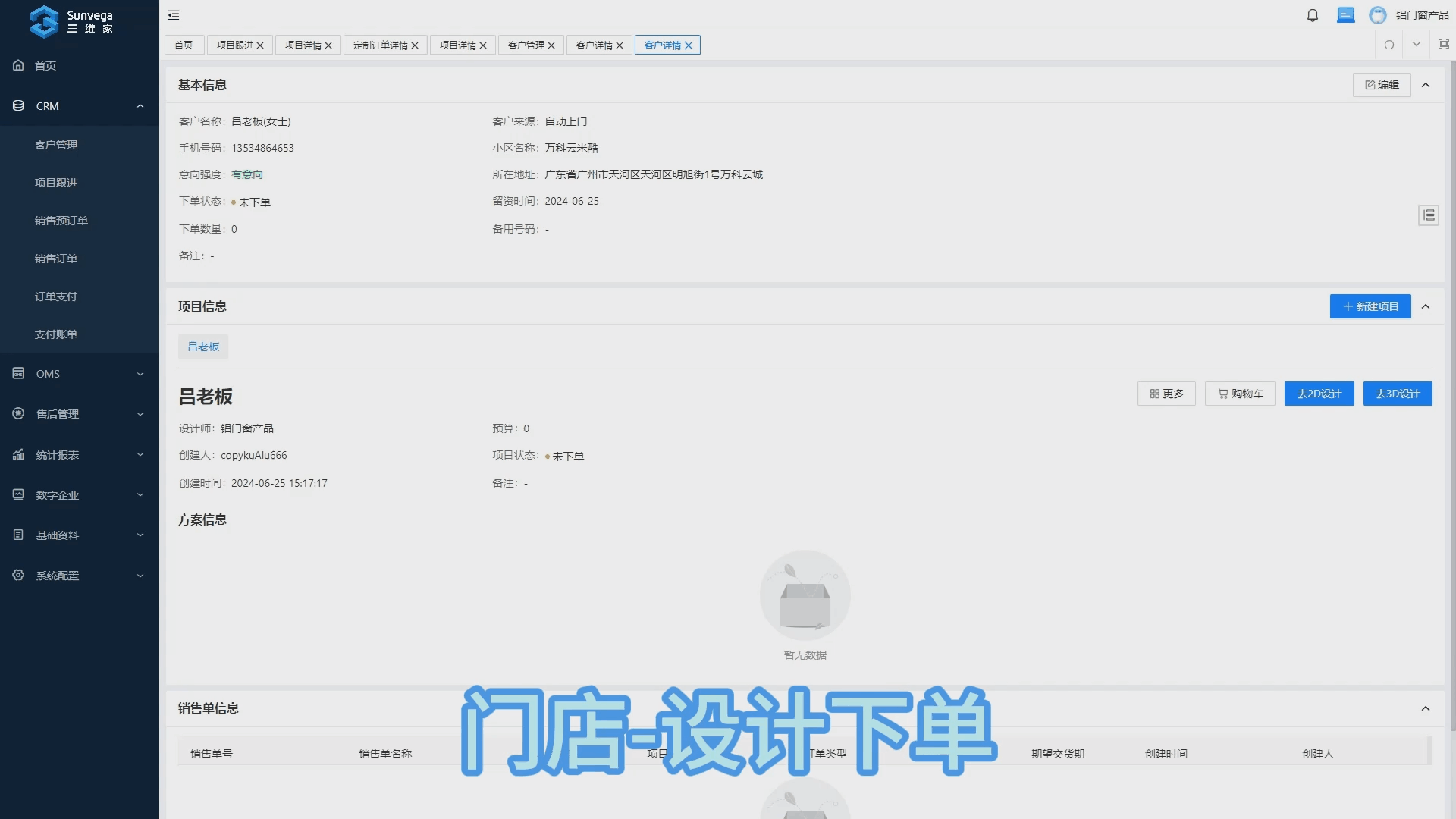

1.【铝门窗】正单下单审拆流程（AIMES）

design版本铝门窗企业进入2D墙面进行门窗下单，满足门店设计师设计门窗并下单，生产企业审拆生产全流程（该版本仅支持正单，暂不支持审拆退回功能）

（1）打开design版本的方案，进入铝门窗模块

（2）双击墙面进入2D画布，设计门窗后选择归属房间、保存方案、关联客户项目，点击顶部菜单-下单，即可打开购物车面板，选择所需下单门窗进行下单

（3）点击下单结算后，系统自动打开窗口跳转AIMES，填写销售单名称点击提交

（4）订单流转到OMS后由有审拆权限的审拆人员账号进行接单分配审拆，进行铝门窗正向正单流程的流转和生产

2.【铝门窗】2Dapp素材显隐开关

在门窗设计过程中，设计师可根据需要隐藏2D中的部件、俯视图、窗号等

（1）打开design版本的方案，进入铝门窗模块

（2）双击墙面进入2D画布，点击顶部菜单栏显示，根据当前所需显示内容勾选或取消勾选显示内容

（3）部件、俯视图、窗号默认勾选显示

3.【铝门窗】弧形墙体门窗适配

拓展铝门窗绘制业务场景，满足设计师在绘制弧形墙体方案时可以灵活运用定制门窗绘制门窗设计方案（支持绘制平开门、平开窗）

（1）绘制生成弧形墙体

（2）进入铝门窗模块

（3）选择绘制的弧形墙体，双击墙面进入2D画布

（4）拖拽左侧素材栏素材绘制窗型

（5）点击完成后返回云设计生成弧形窗实体模型

（支持开启动画展示、2D位置拖拽、墙体弧度适配等）

4.【铝门窗】门窗在 2D 视图下的样式调整

优化2D视角下的门窗厚度展示，当前云设计2D视角下的门窗展示依据门窗厚度展示，未跟随墙体厚度适配，导致门窗展示规则不统一

（1）绘制房型后从定制门窗模块拖拽素材

（2）门窗会依据吸附墙体厚度进行2D展示（不影响3D门窗模型实体）

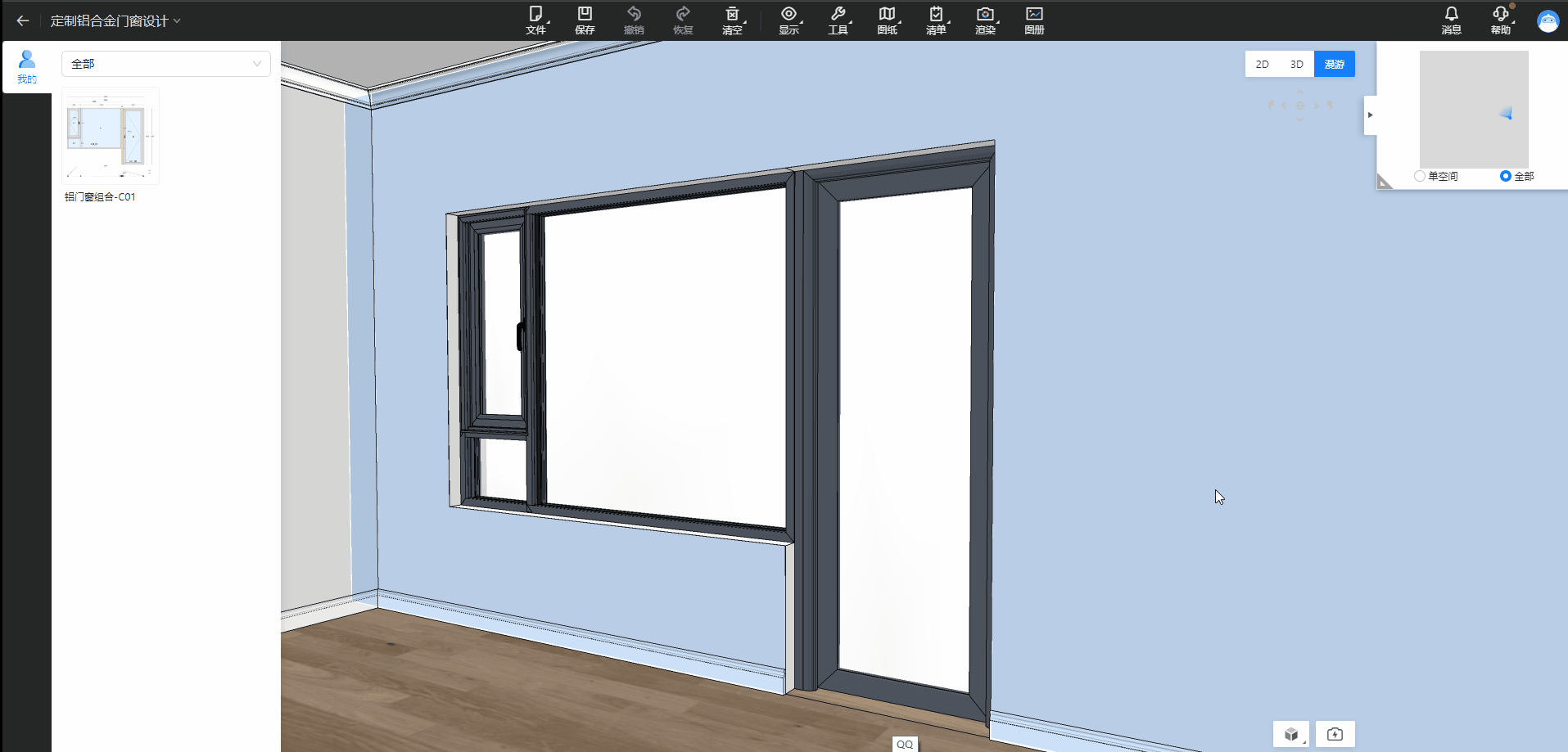

5.【铝门窗】定制模块部分门窗数据支持绘制

门窗素材拖拽生成的素材不支持编辑，本次上新推拉门、一子窗、落地窗3款基于design框架下的门窗数据结构，支持生成后进入铝门窗模块进行自由编辑，提升设计师绘制门窗时的操作体验（支持小黑条跳转）

（1）拖拽成品门窗素材至墙体

（2）选中素材通过顶部小黑条进入铝门窗模块

（3）双击素材所在墙体进入2D画布

（4）调整门窗设计方案

（5）点击完成后生成门窗实体

注意：当前版本仅支持推拉门、一子窗、落地窗3款门窗类型产品，其余素材暂未开放自由绘制

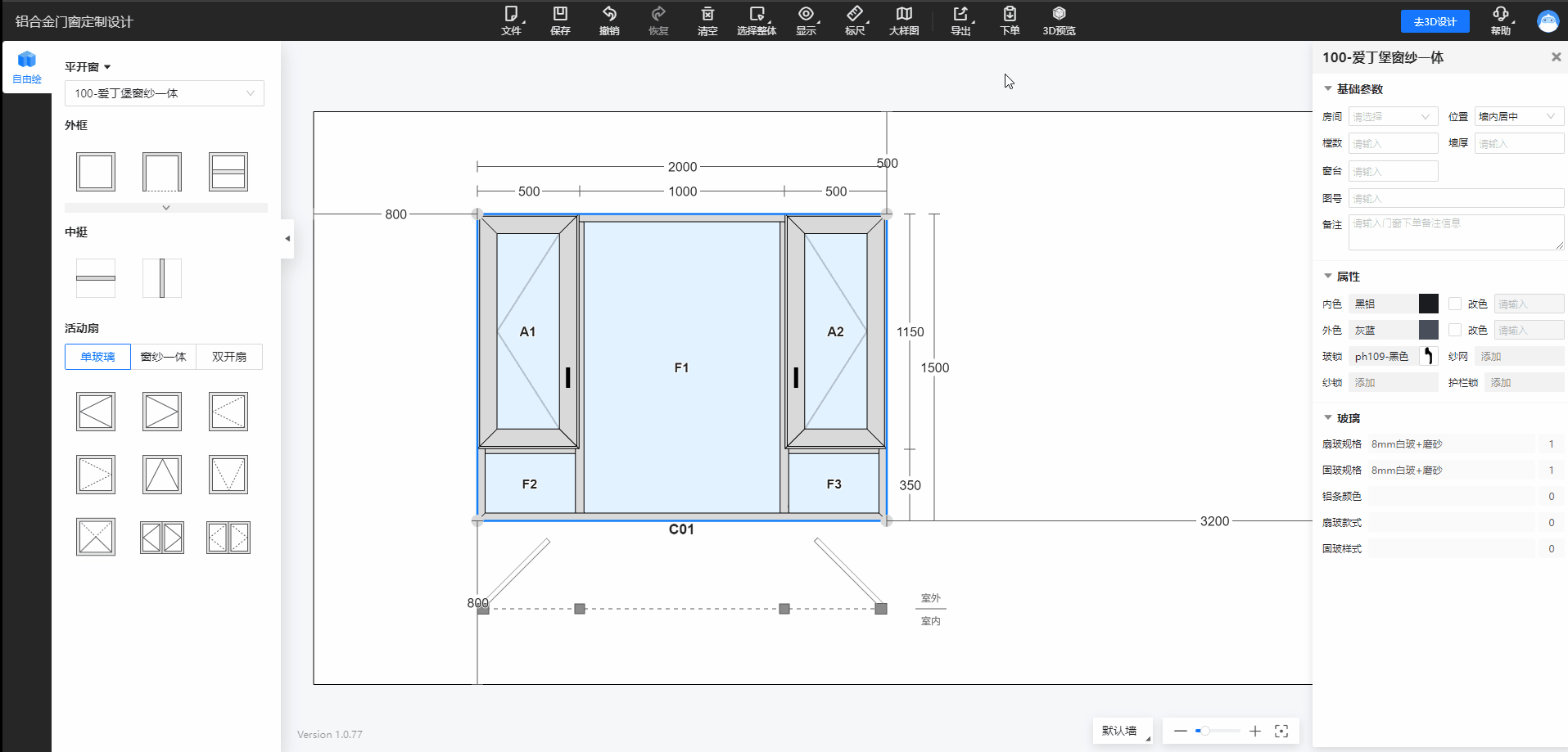

（1）进入2D画布绘制组合窗

（2）修改子窗的安装位置

（3）组合窗中的全部子窗跟随变化

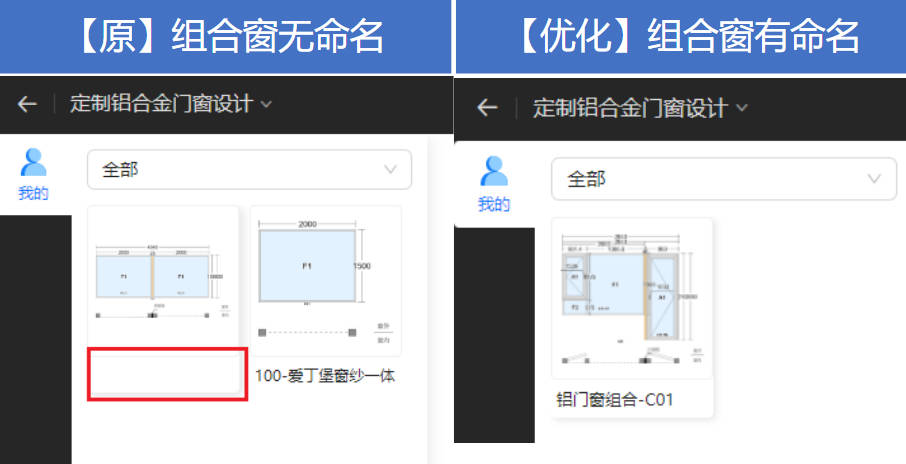

8.【铝门窗】组合窗命名优化

解决铝门窗组合无命名问题，填补前端展示面板空白，提高用户视觉体验。
